KWALIFIKACJA ELM5 - STYCZEŃ 2021

Wyjaśnienie poprawnej odpowiedzi:

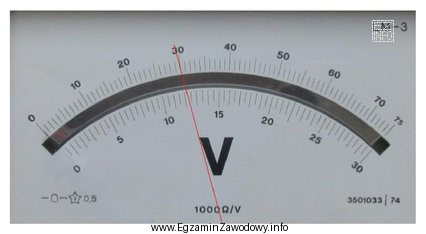

Na podstawie analizy zdjęcia woltomierza LM-3, wskazanie dla zakresu 150 V wynosi 60 V. Skala woltomierza jest podzielona na 75 działek, gdzie pełna skala odpowiada 150 V. Wskazówka znajduje się na 30 działce. Aby obliczyć wartość napięcia, należy zastosować proporcję:

75 działek - 150 V
30 działek - x V

x = (30 * 150) / 75 = 60 V

Potwierdzam, że odpowiedź "60 V" jest poprawna.
