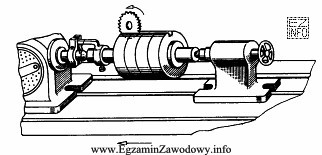

W praktyce obróbki skrawaniem sposób zamocowania przedmiotu dobiera się tak, aby zapewnić: sztywność, powtarzalne bazowanie oraz (jeśli jest to potrzebne) możliwość kontrolowanego obrotu detalu. Zestaw podzielnica + konik jest typowy wtedy, gdy przedmiot ma być mocowany "między kłami" albo ma być podparty z drugiej strony i jednocześnie może wymagać ustawiania pod określonymi kątami.
Dlaczego poprawne jest "podzielnicy i koniku"?
Podzielnica (głowica podziałowa) umożliwia ustawianie przedmiotu w kolejnych położeniach kątowych, a konik zapewnia dodatkowe podparcie, co jest szczególnie istotne przy elementach dłuższych lub smukłych. Taki układ zwiększa stabilność, ogranicza ugięcia i poprawia dokładność obróbki.
Dlaczego pozostałe odpowiedzi są błędne?
- Uchwyt magnetyczny – stosuje się głównie do mocowania elementów ferromagnetycznych o odpowiedniej powierzchni przylegania, zwykle przy obróbce płaszczyzn. Nie zapewnia typowej funkcji indeksowania ani podparcia jak konik.
- Uchwyt specjalny – to określenie bardzo ogólne. Może istnieć wiele uchwytów specjalnych, ale sama nazwa nie wskazuje na charakterystyczny układ z podzielnicą i konikiem, który ma konkretną funkcję technologiczno-konstrukcyjną.
- Imadło maszynowe – typowe do mocowania detali pryzmatycznych lub płaskich na stole obrabiarki. Nie realizuje funkcji obrotu/indeksowania detalu i nie współpracuje z konikiem w sposób właściwy dla mocowania elementów obrotowych.
Wskazówka egzaminacyjna: gdy na ilustracji widzisz układ sugerujący "oś obrotu" przedmiotu oraz dodatkowe podparcie z przeciwnej strony, w pierwszej kolejności rozważ podzielnicę i konik. Gdy dominuje zacisk szczękowy na stole – częściej będzie to imadło lub uchwyt, a nie układ podziałowy.
