KWALIFIKACJA ELM6 - CZERWIEC 2023 (test 2)

Wyjaśnienie poprawnej odpowiedzi:

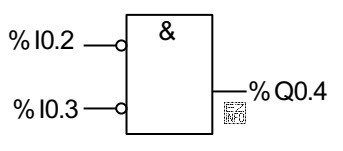

Przedstawiony na diagramie układ logiczny realizuje funkcję NOR (NOT OR) na zmiennych binarnych I0.2 i I0.3. Symbol & na diagramie oznacza bramkę AND, ale wejścia są zanegowane (co wskazują kółka na wejściach). Zgodnie z prawem de Morgana, negacja sumy (OR) jest równoważna iloczynowi (AND) negacji. Zatem układ ten realizuje operację NOR, która jest negacją operacji OR. Wynik operacji jest zapisywany do zmiennej wyjściowej Q0.4. Warto zauważyć, że bramka NOR daje wynik 1 tylko wtedy, gdy oba wejścia są równe 0, a w pozostałych przypadkach daje 0.
