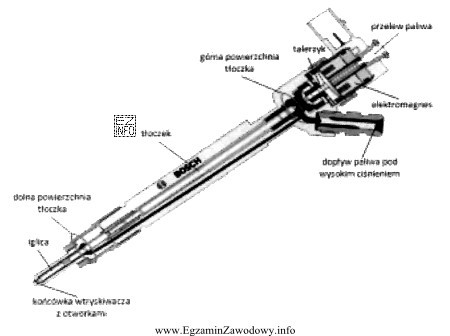

W układach zasilania silników o zapłonie samoczynnym można spotkać kilka odmiennych koncepcji wytwarzania ciśnienia i dawkowania paliwa. Klucz do rozwiązania zadania polega na powiązaniu rozpoznanego na rysunku elementu z typem układu.
Układ wyposażony w pompę wysokociśnieniową wykorzystuje oddzielny element, którego zadaniem jest wytworzenie wysokiego ciśnienia paliwa w części wysokociśnieniowej układu. Taka pompa zasila dalej elementy odpowiedzialne za samo wtryskiwanie (wtryskiwacze), a sterowanie dawką i momentem wtrysku realizowane jest przez układ sterowania oraz elementy wykonawcze układu wtryskowego.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- Pompowtryskiwacz to rozwiązanie, w którym funkcja wytwarzania ciśnienia i wtrysku jest zintegrowana w jednym zespole montowanym zwykle w głowicy. Jeśli element na rysunku jest oddzielną pompą układu, nie jest to pompowtryskiwacz.
- Pompa rozdzielaczowa (rotacyjna) jest typowa dla starszych układów, w których jeden element rozdziela dawkę paliwa na poszczególne cylindry. Jej budowa i sposób zasilania wtryskiwaczy różnią się od układów z oddzielną pompą wysokociśnieniową pracującą dla zasobnika/listwy.
- Pompa rzędowa to klasyczna konstrukcja z osobnymi sekcjami tłoczącymi dla każdego cylindra, zwykle o rozpoznawalnym układzie "w rzędzie". Jeśli element na rysunku odpowiada pompie wysokociśnieniowej układu zasobnikowego, nie spełnia cech pompy rzędowej.
Wskazówka egzaminacyjna: przy pytaniach "na rysunku" warto najpierw nazwać element (pompa/wtryskiwacz/zasobnik), a dopiero potem dopasować typ układu. Same nazwy odpowiedzi są podobne, więc decyzja powinna wynikać z funkcji i konstrukcji, nie z brzmienia.
