KWALIFIKACJA BUD14 - STYCZEŃ 2019

PYTANIE NR 24.

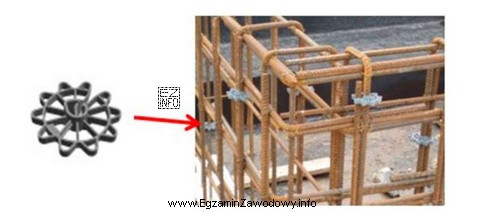

Przedstawione na rysunku podkładki z tworzywa sztucznego stosuje się podczas betonowania elementów żelbetowych w celu
Ilustracja przedstawia elementy stosowane w budownictwie, a dokładniej podkładki z tworzywa sztucznego używane podczas
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Podkładki z tworzywa sztucznego stosowane przy zbrojeniu pełnią funkcję dystansów.
Utrzymują pręty w zaprojektowanej odległości od deskowania, dzięki czemu po zabetonowaniu uzyskuje się wymaganą grubość otulenia betonem. Nie służą do rozbiórki deskowania, zapobiegania segregacji ani poprawy przyczepności stali.

Pełne wyjaśnienie:

Podkładki (dystanse) z tworzywa sztucznego używane przy wykonywaniu elementów żelbetowych mają podstawowe zadanie: utrzymać zbrojenie w prawidłowym położeniu podczas układania mieszanki betonowej. Dzięki temu po stwardnieniu betonu zbrojenie znajduje się w odpowiedniej odległości od powierzchni elementu, czyli zachowana jest wymagana grubość otulenia.

Otulenie jest istotne m.in. z powodów trwałości i bezpieczeństwa konstrukcji: chroni stal przed korozją (dostępem wilgoci i czynników agresywnych) oraz zapewnia właściwą współpracę betonu i stali, a także odpowiednią ochronę w warunkach podwyższonej temperatury (np. pożar). Dlatego w praktyce przed betonowaniem kontroluje się, czy zastosowano właściwe dystanse i czy zbrojenie nie "opadnie" ani nie przemieści się podczas wibrowania.

Odpowiedź "ułatwienia rozbiórki deskowania po związaniu mieszanki betonowej" jest nieprawidłowa, ponieważ demontaż deskowania zależy od rodzaju deskowania, środków antyadhezyjnych, technologii robót i czasu dojrzewania betonu, a nie od podkładek dystansowych pod zbrojeniem.

Odpowiedź "zabezpieczenia mieszanki betonowej przed rozsegregowaniem" jest nieprawidłowa: segregację ogranicza się doborem składu mieszanki, właściwym transportem, układaniem, zagęszczaniem i unikaniem zbyt dużej ilości wody, a nie przez elementy dystansowe.

Odpowiedź "zwiększenia przyczepności prętów zbrojeniowych do betonu" również jest błędna. Przyczepność zależy głównie od rodzaju stali (np. żebrowanie), czystości prętów, otulenia, jakości betonu i warunków wykonania. Podkładki mają zapewnić geometrię i otulinę, a nie "polepszać" wiązanie na styku stal–beton.

Wskazówka egzaminacyjna: jeśli w pytaniu pojawia się podkładka/dystans i betonowanie, najczęściej sprawdzana jest znajomość pojęcia otulenia i roli dystansów w utrzymaniu położenia zbrojenia.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Otulenie to warstwa betonu między zbrojeniem a powierzchnią elementu. Jej zadaniem jest ochrona stali (m.in. przed korozją) oraz zapewnienie prawidłowej pracy konstrukcji. W praktyce otulenie uzyskuje się przez właściwe ułożenie zbrojenia i zastosowanie dystansów/podkładek.
Podkładki dystansowe utrzymują pręty lub siatki w zaprojektowanej odległości od deskowania i podłoża. Dzięki temu podczas betonowania i zagęszczania zbrojenie nie przemieszcza się, a po stwardnieniu betonu zachowana jest wymagana grubość otulenia.
Bo zbyt małe otulenie zwiększa ryzyko korozji stali i obniża trwałość elementu, a także może pogorszyć warunki pracy konstrukcji. Dystanse pomagają utrzymać położenie zbrojenia nawet przy wibrowaniu, kiedy mieszanka może wywoływać przemieszczenia prętów.
Zbyt małe otulenie może prowadzić do szybszej korozji zbrojenia, rys i odspojenia otuliny, a w konsekwencji do spadku nośności i trwałości. W praktyce to także częsty powód niezgodności przy odbiorach robót żelbetowych.
Nie. Przyczepność zależy głównie od rodzaju stali (np. żebrowanie), czystości prętów, jakości betonu i poprawnego wykonania. Podkładki z tworzywa mają przede wszystkim zapewnić właściwe położenie zbrojenia i wymagane otulenie, a nie poprawiać zespolenie.
Dystanse montuje się na etapie układania i wiązania zbrojenia, przed rozpoczęciem betonowania. Celem jest to, aby w chwili układania mieszanki i podczas jej zagęszczania zbrojenie było już stabilnie ustawione na odpowiedniej wysokości i w odpowiedniej odległości od deskowania.
Dobór wysokości podkładki wynika z wymaganej grubości otulenia i geometrii elementu. W praktyce przyjmuje się dystans tak, aby po ustawieniu zbrojenia uzyskać projektowaną odległość od powierzchni betonu, z uwzględnieniem tolerancji wykonania i stabilności podczas betonowania.
Rozsegregowanie mieszanki ogranicza się technologią betonu (skład, konsystencja), właściwym transportem, układaniem warstwami i poprawnym zagęszczaniem. Podkładki dystansowe nie wpływają na skład ani stabilność mieszanki; ich rola dotyczy położenia zbrojenia i zachowania otulenia.
Nie w sposób bezpośredni. Rozbiórka deskowania zależy od rodzaju deskowania, zastosowanych środków antyadhezyjnych, wytrzymałości betonu w danym czasie i warunków dojrzewania. Dystanse są elementem związanym z ustawieniem zbrojenia, a nie z "odklejaniem" deskowania.
Typowe błędy to zbyt mała liczba dystansów (zbrojenie "siada"), zły dobór wysokości, przypadkowe rozmieszczenie oraz brak kontroli po przemieszczeniach w trakcie chodzenia po zbrojeniu lub wibrowania. Skutkiem jest nieutrzymanie otulenia i problemy przy odbiorze.
info

Około 59% zdających odpowiada poprawnie na to pytanie. średnie

W praktyce zawodowej kluczowe jest to, że nie służą do rozbiórki deskowania, zapobiegania segregacji ani poprawy przyczepności stali.

Źródła:

  • PN-EN 1992-1-1 (Eurokod 2): Projektowanie konstrukcji z betonu – Część 1-1, wymagania dotyczące otulenia zbrojenia
  • PN-EN 13670: Wykonywanie konstrukcji z betonu, wymagania wykonawcze związane z pozycjonowaniem zbrojenia i zachowaniem otulenia

Materiały:

  • Podręczniki technologii robót żelbetowych (zbrojenie, deskowania, betonowanie)
  • Instrukcje producentów dystansów zbrojeniowych (karty techniczne, zastosowania)
  • Materiały szkoleniowe dotyczące kontroli otulenia i typowych błędów wykonawczych
