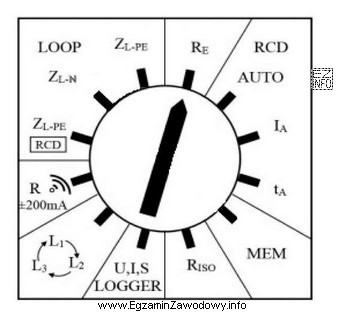

W przyrządach do pomiarów instalacji elektrycznych przełącznik funkcji (pokrętło) wybiera rodzaj badania. Każde z wymienionych badań ma inny cel, inną metodykę i zwykle inne wymagania co do podłączenia przewodów pomiarowych, dlatego prawidłowe rozpoznanie ustawienia przełącznika jest kluczowe.
Odpowiedź "rezystancji uziemienia" jest właściwa, gdy przełącznik wskazuje tryb służący do sprawdzenia jakości uziemienia (czyli oporu/rezystancji układu uziemiającego). Taki pomiar pomaga ocenić skuteczność odprowadzenia prądów do ziemi i jest elementem oceny bezpieczeństwa.
- "ciągłości przewodów" dotyczy sprawdzania, czy przewody ochronne oraz połączenia wyrównawcze nie są przerwane i mają odpowiednio małą rezystancję. To inny test niż uziemienie: bada "czy jest połączenie", a nie parametry uziomu.
- "rezystancji izolacji" polega na ocenie stanu izolacji między żyłami lub między żyłami a ziemią/PE. Błędny wybór tej odpowiedzi wynika często z faktu, że również pojawia się tu słowo "rezystancja", ale mierzony jest zupełnie inny element (izolacja, a nie uziom).
- "impedancji pętli zwarcia" służy do oceny warunków samoczynnego wyłączenia zasilania przy zwarciu. Używa się pojęcia "impedancja", bo uwzględnia ona składowe zależne od częstotliwości i całej pętli zwarciowej. To nie jest pomiar rezystancji uziemienia.
Wskazówka egzaminacyjna: przed wyborem odpowiedzi warto w myślach dopasować cel pomiaru do nazwy funkcji: uziemienie (uziom), ciągłość (przerwa/połączenie), izolacja (stan dielektryka), pętla zwarcia (warunki zadziałania zabezpieczeń).
