KWALIFIKACJA ELM3 - CZERWIEC 2011

PYTANIE NR 14.

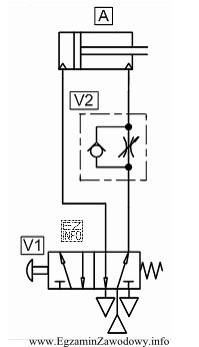

Przedstawiony na rysunku układ pneumatyczny realizuje
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie przedstawionego schematu układu pneumatycznego można zauważyć, że zawór V1 jest zaworem rozdzielającym 5/2 sterowanym elektromagnetycznie z dwoma położeniami stabilnymi, a zawór V2 to zawór dławiący zwrotny. Zawór V2 jest umieszczony w linii odpowiadającej za powrót tłoczyska, co sugeruje, że powrót tłoczyska będzie odbywał się wolniej niż wysuw, ponieważ przepływ powietrza w kierunku powrotu jest dławiony. W linii odpowiadającej za wysuw tłoczyska nie ma dławienia, co oznacza, że wysuw będzie szybki.
