KWALIFIKACJA ELM2 - STYCZEŃ 2017



PYTANIE NR 35.

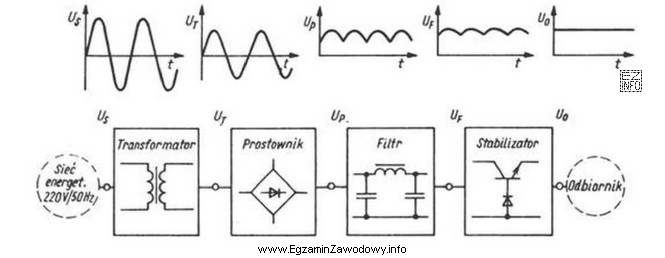

Przedstawiony na schemacie zasilacza symbol prostownika oznacza prostownik
Przedstawiony na schemacie zasilacza symbol prostownika oznacza prostownik
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Symbol prostownika przedstawiony na schemacie składa się z dwóch diod, które są ułożone w sposób umożliwiający przepływ prądu w obu połówkach cyklu napięcia przemiennego, co jest charakterystyczne dla prostownika jednofazowego dwupołówkowego. Prostownik taki pozwala na wyprostowanie obu połówek napięcia przemiennego, co jest widoczne na wykresie napięcia wyjściowego prostownika (Up).
