KWALIFIKACJA MEC5 - CZERWIEC 2022

PYTANIE NR 28.

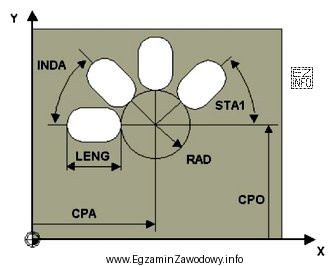

Przedstawiony rysunek dotyczy cyklu stałego frezowania
Ilustracja przedstawia schemat techniczny związany z procesem frezowania, używany w kontekście egzaminu zawodowego dla
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
"Rowków podłużnych na okręgu" oznacza obróbkę wielu prostych rowków rozmieszczonych na podziałce koła (powtarzalny układ na okręgu). Kieszenie (prostokątna lub okrągła) tworzą jedno wybranie, a "rowki kołowe" mają kształt łuku/okręgu, nie podłużnej szczeliny.

Pełne wyjaśnienie:

W cyklach stałych frezowania kluczowe jest rozpoznanie geometrii usuwanego materiału i sposobu powtarzania operacji. Odpowiedź "rowków podłużnych na okręgu" opisuje sytuację, w której wykonuje się wiele podobnych, prostych (podłużnych) rowków, ale ich położenie jest wyznaczone przez podziałkę na okręgu (czyli kolejne rowki są rozmieszczone kątowo wokół środka).

Dlaczego nie jest to "kieszeń prostokątna"? Kieszeń to zwykle jedno większe wybranie o zadanym obrysie, a tor narzędzia w kieszeni ma na celu wybieranie materiału z wnętrza pola (strategie zygzakowe, spiralne, warstwowe). Dla rowków typowe są przejścia wzdłuż osi rowka, a nie "wypełnianie" pola jak w kieszeni.

Dlaczego nie jest to "kieszeń okrągła"? Kieszeń okrągła również tworzy jedno wybranie (okrąg/cylinder w rzucie), zwykle realizowane spiralą lub interpolacją kołową z kolejnymi zagłębieniami. Nie odpowiada temu układ wielu oddzielnych elementów na okręgu.

Dlaczego nie są to "rowki kołowe na okręgu"? Rowek kołowy (pierścieniowy/łukowy) ma przebieg po okręgu lub łuku. Łatwo go pomylić z przypadkiem, gdy elementy są rozmieszczone na okręgu, ale same rowki są proste. W tym zadaniu istotne jest odróżnienie: "na okręgu" opisuje rozmieszczenie, a "podłużne" opisuje kształt rowka.

Wskazówka egzaminacyjna: najpierw odpowiedz sobie, czy obrabiasz jedną kieszeń czy wiele powtarzalnych cech. Potem określ, czy cecha jest prosta (rowek podłużny) czy krzywoliniowa (rowek kołowy). To ogranicza ryzyko wyboru odpowiedzi na podstawie samego słowa "okrąg".

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Cykl stały frezowania to gotowa funkcja sterowania CNC, która automatyzuje typową operację (np. rowek lub kieszeń) po podaniu kilku parametrów. Zamiast programować wiele ruchów ręcznie, operator wpisuje wymiary, głębokości i kroki, a sterowanie generuje tor narzędzia.
Szukaj wielu oddzielnych, prostych wybrań (rowków) rozmieszczonych kątowo wokół wspólnego środka. "Na okręgu" opisuje położenie (podziałkę), a "podłużne" kształt rowka. To nie jest jedna duża kieszeń wypełniana przejściami.
Rowek to zwykle wąskie wybranie o stałej szerokości, prowadzone wzdłuż linii (prostej lub po łuku). Kieszeń to wybranie o większym polu, z obrysem (np. okrągłym lub prostokątnym), gdzie usuwa się materiał z wnętrza, często strategiami "wypełniania".
"Rowek kołowy" opisuje kształt toru rowka (po łuku/okręgu). "Na okręgu" może natomiast opisywać rozmieszczenie wielu cech wokół środka, nawet jeśli same cechy są proste. To częsta pułapka językowa w zadaniach egzaminacyjnych.
Takie rowki spotyka się m.in. w elementach z wielowypustami, tarczach, kołnierzach i częściach mocujących, gdzie potrzebne są powtarzalne nacięcia w określonych kątach. W praktyce ważna jest powtarzalność podziałki i stałe parametry skrawania dla wszystkich rowków.
Najczęściej podaje się szerokość rowka (lub narzędzie), długość, pozycję bazową, głębokość końcową, przyrosty w osi Z, ewentualne zejścia po rampie oraz posuwy. W wersji "na okręgu" dochodzą parametry środka okręgu, promienia i liczby powtórzeń/kąta.
Najczęściej myli się kieszeń z rowkiem, bo oba mają "wybranie" materiału. Drugi błąd to utożsamianie słowa "okrąg" z ruchem kołowym rowka, zamiast z rozmieszczeniem cech. Pomaga sprawdzanie: czy na rysunku widać jedną strefę obróbki czy wiele powtarzalnych elementów.
Tak, patrząc na to, czy usuwa się materiał z wnętrza pola (kieszeń) czy powstaje wąski kanał o stałej szerokości (rowek). Kieszeń okrągła zwykle wygląda jak obszar wypełniany ścieżką, a rowek kołowy jak pojedynczy pierścień/łuk o określonej szerokości.
Cykle stałe skracają czas programowania, zmniejszają ryzyko pomyłek (np. pominięte przejście, zła głębokość) i ułatwiają korekty parametrów. Na egzaminie ważne jest też, że wiele zadań sprawdza rozpoznawanie typowych cykli, a nie szczegóły pojedynczych bloków ruchu.
Ćwicz na przykładach: rozpoznawaj z wizualizacji, czy to rowek czy kieszeń oraz czy operacja jest pojedyncza czy powtarzana na podziałce. Warto też przejrzeć instrukcję sterowania używanego w szkole (sekcja cykli frezarskich) i robić krótkie testy: dopasuj rysunek do nazwy operacji.
info

Statystycznie 41% uczniów zna prawidłową odpowiedź. trudne

Eksperci podkreślają: ""Rowków podłużnych na okręgu" oznacza obróbkę wielu prostych rowków rozmieszczonych na podziałce koła (powtarzalny układ na okręgu)."

Materiały:

  • Dokumentacja dydaktyczna/serwisowa używanego w pracowni sterowania CNC (sekcja: cykle frezarskie, cykle stałe)
  • Instrukcje CAM do operacji: rowkowanie i kieszeniowanie (porównanie strategii obróbki)
  • Materiały szkolne z technologii obróbki skrawaniem: frezowanie rowków i kieszeni
