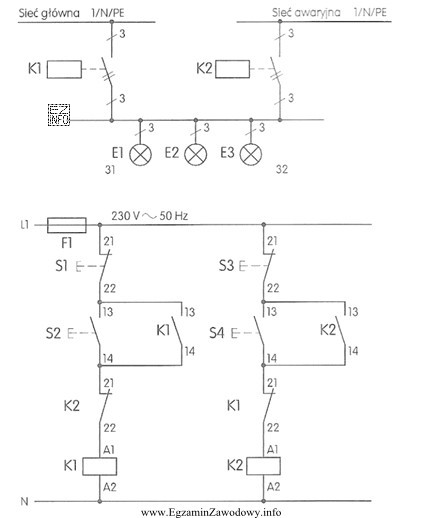

W przedstawionym układzie zasilanie odbiorów jest realizowane przez dwa styczniki: K1 (sieć główna) i K2 (sieć awaryjna). W obwodzie sterowania zastosowano dwa kluczowe mechanizmy: podtrzymanie oraz blokadę elektryczną.
Blokada elektryczna jest wykonana przez styki pomocnicze rozwierne (NC) każdego stycznika, włączone szeregowo w obwód cewki stycznika "przeciwnego". Oznacza to, że gdy K1 jest załączony, jego styk NC w torze sterowania K2 jest rozwarty i nie pozwala zasilić cewki K2. Analogicznie, gdy K2 pracuje, blokuje możliwość załączenia K1. Dzięki temu nie da się jednocześnie połączyć dwóch źródeł na wspólną szynę.
Aby przełączyć zasilanie z głównego na awaryjne w trybie ręcznym, trzeba wykonać właściwą sekwencję:
- Najpierw wyłączyć pracujący stycznik K1. Realizuje to przycisk rozwierny (STOP) w jego gałęzi, czyli "S1". Po wyłączeniu K1 jego styk blokady w obwodzie K2 wraca do stanu zamkniętego i odblokowuje załączenie K2.
- Następnie włączyć stycznik K2 przyciskiem zwiernym (START), czyli "S4". To zasila cewkę K2 i przełącza odbiory na zasilanie awaryjne.
Dlatego poprawna jest odpowiedź "S1, następnie S4".
Pozostałe sekwencje są błędne, bo albo próbują uruchomić zasilanie awaryjne bez uprzedniego zdjęcia blokady (K1 nadal załączony), albo dotyczą gałęzi sterowania niewłaściwego stycznika (np. użycie STOP dla K2 zamiast STOP dla K1), przez co przełączenie nie nastąpi. Częstą pułapką egzaminacyjną jest mylenie START (NO) z STOP (NC) oraz pomijanie faktu, że blokada wymusza kolejność działań.
