KWALIFIKACJA ELE2 - STYCZEŃ 2019 (test 2)



PYTANIE NR 39.

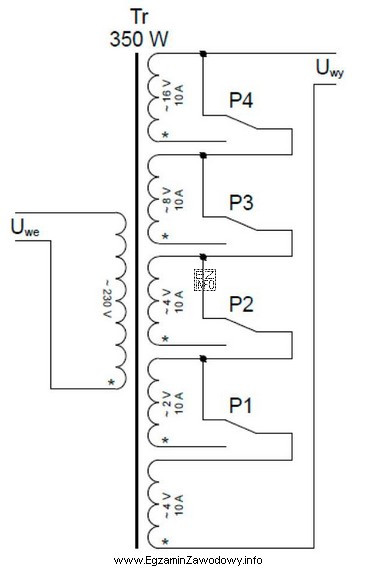

Które przełączniki należy przełączyć w układzie przedstawionym na schemacie, aby napięcie wyjściowe wyniosło 32 V?
Które przełączniki należy przełączyć w ukł
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Aby uzyskać żądane napięcie wyjściowe 32 V, należy zsumować napięcie początkowe z napięciami dodawanymi przez poszczególne cewki. Przełączając P2, P3 i P4, sumujemy napięcia: 4 V (napięcie początkowe) + 10 V (P2) + 10 V (P3) + 8 V (P4), co daje łącznie 32 V.
