KWALIFIKACJA TKO5 - STYCZEŃ 2016



PYTANIE NR 7.

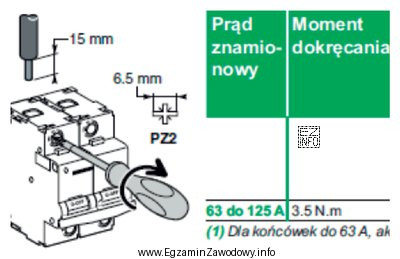

Przy przyłączaniu przewodów do łącznika w sposób pokazany na schemacie niewłaściwe jest
Ilustracja przedstawia schematyczny rysunek techniczny związany z przyłączaniem przewodów do łącznika elektrycznego.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Właściwość połączenia zależy od zgodności narzędzia z rodzajem gniazda śruby oraz od przestrzegania parametrów montażowych.
Wkrętak płaski może być niewłaściwy, gdy element ma gniazdo krzyżowe/pozidriv, co grozi uszkodzeniem łba i niedokręceniem. Długość odizolowania i moment dokręcania powinny wynikać z zaleceń osprzętu.

Pełne wyjaśnienie:

Prawidłowe przyłączanie przewodów do łączników wymaga spełnienia kilku warunków jednocześnie: odpowiedniego przygotowania żyły (odizolowania), poprawnego osadzenia przewodu w zacisku oraz użycia narzędzia dopasowanego do rodzaju elementu złącznego (np. śruby). Najczęstszą przyczyną błędów jest traktowanie "izolacji 1000 V" jako jedynego kryterium doboru wkrętaka, podczas gdy kluczowe jest dopasowanie końcówki do kształtu gniazda.

Odpowiedź "stosowanie wkrętaka płaskiego 1000V, 3,0 x 100 mm" może być uznana za niewłaściwą, jeżeli na schemacie pokazano połączenie wymagające wkrętaka krzyżowego/pozidriv. W takiej sytuacji wkrętak płaski łatwo się ześlizguje, niszczy gniazdo śruby i utrudnia uzyskanie właściwego docisku przewodu. Skutkiem może być wzrost rezystancji styku, nagrzewanie się zacisku i awaryjność.

Opcja "stosowanie wkrętaka izolowanego PZ2 6 x 100 mm" jest w praktyce prawidłowa wtedy, gdy śruba ma gniazdo typu PZ2. Sama izolacja narzędzia jest pożądana w pracach elektrycznych, ale nie zastępuje właściwego dopasowania profilu końcówki.

Opcja "odizolowanie końcówki przewodu na długości 15 mm" może być poprawna, jeśli odpowiada wymaganiom danego zacisku. Zbyt krótkie odizolowanie powoduje niepełny styk, a zbyt długie – ryzyko wystawania nieizolowanej żyły poza zacisk i możliwość zwarcia. W praktyce zawsze należy kierować się oznaczeniami na osprzęcie lub dokumentacją producenta.

Opcja "dokręcanie z momentem 3,5 Nm" jest właściwa wtedy, gdy taki moment przewidziano dla danego łącznika i przekroju przewodu. Zbyt mały moment sprzyja luzowaniu i grzaniu, a zbyt duży może uszkodzić zacisk lub przeciąć żyłę. Dlatego w zadaniach tego typu rozstrzygające jest to, co wynika ze schematu/dokumentacji: rodzaj gniazda śruby i wymagane parametry montażowe.

  • Wskazówka egzaminacyjna: jeśli odpowiedzi dotyczą narzędzi, najpierw dopasuj typ końcówki (płaski/krzyżowy), a dopiero potem oceniaj pozostałe parametry.
  • Wskazówka praktyczna: momenty dokręcania i długości odizolowania traktuj jako dane "z instrukcji", a nie jako wartości uniwersalne.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Jak dobrać właściwy wkrętak do śruby w łączniku?
Dobór zaczynasz od typu gniazda śruby (płaskie, PH, PZ, TORX). Wkrętak musi pasować profilem i rozmiarem, inaczej będzie się ślizgał i uszkodzi łeb. Dopiero potem oceniasz dodatkowe cechy, np. izolację narzędzia i długość trzpienia.
Dlaczego wkrętak płaski może być niewłaściwy przy podłączaniu przewodów?
Gdy śruba ma gniazdo krzyżowe/pozidriv, wkrętak płaski ma zbyt małą powierzchnię styku. Powoduje to ześlizgiwanie, "obrobienie" gniazda i ryzyko niedokręcenia. Niedokręcony zacisk zwiększa rezystancję styku i może się przegrzewać podczas pracy.
Co oznacza, że wkrętak jest izolowany na 1000 V?
Oznaczenie 1000 V dotyczy izolacji narzędzia i jego przeznaczenia do pracy przy instalacjach elektrycznych w określonych warunkach. Nie mówi jednak, że wkrętak pasuje do każdej śruby. Profil końcówki (np. PZ2) nadal musi być dobrany do gniazda, inaczej praca będzie nieprawidłowa.
Jakie są skutki niedokręcenia zacisku w łączniku?
Niedokręcenie zmniejsza docisk żyły do elementu przewodzącego, przez co rośnie opór kontaktu. Typowe skutki to grzanie zacisku, przebarwienia izolacji, spadki napięcia, a w skrajnych przypadkach uszkodzenie łącznika lub przerwa w obwodzie. To częsty błąd montażowy.
Dlaczego moment dokręcania jest ważny w połączeniach śrubowych?
Moment dokręcania zapewnia właściwy docisk i stabilność połączenia w czasie. Zbyt mały moment sprzyja luzowaniu, a zbyt duży może uszkodzić gwint, korpus zacisku lub zgnieść/ściąć żyłę. Wartości momentu zwykle podaje producent osprzętu i należy ich przestrzegać.
Jak dobrać długość odizolowania przewodu do zacisku?
Długość odizolowania powinna odpowiadać głębokości zacisku tak, aby cała odizolowana część była wewnątrz złącza, a izolacja dochodziła możliwie blisko krawędzi. Zbyt długie odizolowanie zwiększa ryzyko zwarcia, a zbyt krótkie pogarsza styk i stabilność połączenia.
Czy zawsze trzeba używać narzędzi izolowanych przy podłączaniu przewodów?
W praktyce dąży się do pracy przy braku napięcia, ale narzędzia izolowane są ważnym elementem bezpieczeństwa, szczególnie w otoczeniu części mogących być pod napięciem. Same narzędzia izolowane nie zastępują procedur BHP, lecz zmniejszają ryzyko porażenia w razie błędu lub nieprzewidzianej sytuacji.
Jakie błędy najczęściej popełnia się przy zaciskach śrubowych?
Najczęstsze błędy to zły dobór końcówki wkrętaka, niedokręcenie lub przekręcenie zacisku, zła długość odizolowania oraz pozostawienie pojedynczych drucików poza zaciskiem. Często spotyka się też "siłowe" dokręcanie bez kontroli momentu, co uszkadza osprzęt.
Kiedy stosuje się wkrętak PZ2 zamiast płaskiego?
Wkrętak PZ2 stosuje się, gdy śruba ma gniazdo typu Pozidriv w rozmiarze 2. To bardzo częsty typ w aparaturze i osprzęcie elektrycznym. Użycie właściwego profilu daje większą powierzchnię styku, lepsze przenoszenie momentu i mniejsze ryzyko uszkodzenia gniazda.
Jak sprawdzić, czy przewód jest poprawnie zamocowany w łączniku?
Po dokręceniu wykonuje się delikatną próbę pociągnięcia przewodu (bez szarpania), ogląda się, czy nie ma wystających nieizolowanych fragmentów oraz czy izolacja dochodzi blisko zacisku. W praktyce kontroluje się też, czy użyto właściwego momentu oraz czy przewód nie jest skręcony lub uszkodzony.
info

To pytanie poprawnie rozwiązuje 55% zdających egzamin. średnie

Specjaliści zwracają uwagę: "Długość odizolowania i moment dokręcania powinny wynikać z zaleceń osprzętu."

Materiały:

  • Instrukcje montażu producentów łączników i zacisków (tabele: długość odizolowania, momenty dokręcania)
  • Karty katalogowe osprzętu rozdzielczego i łączeniowego stosowanego w praktyce szkolnej
  • Materiały dydaktyczne z elektrotechniki dotyczące połączeń śrubowych i zacisków
