KWALIFIKACJA BPO2 - STYCZEŃ 2012

PYTANIE NR 16.

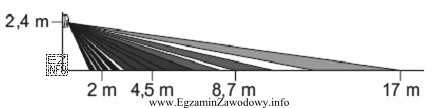

Rozkład wiązek dla soczewki zastosowanej w czujce przedstawiony na schemacie określa, że ma ona zasięg do
Ilustracja przedstawia schemat rozkładu wiązek dla soczewki zastosowanej w czujce, co jest istotne w kontekście kwalifikacji
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Schemat rozkładu wiązek soczewki w czujce pokazuje, jaki obszar jest pokryty detekcją przy określonej wysokości montażu.
Jeżeli na diagramie dla wysokości 2,4 m granica stref sięga 17 m, to poprawna jest odpowiedź wskazująca zasięg do 17 m przy instalacji na 2,4 m.

Pełne wyjaśnienie:

Pytanie sprawdza umiejętność interpretacji schematu rozkładu wiązek (stref detekcji) dla soczewki zastosowanej w czujce. W praktyce taki schemat pochodzi z dokumentacji producenta i pokazuje, jak "rozchodzą się" wiązki (strefy) w przestrzeni oraz do jakiej odległości czujka może skutecznie wykrywać ruch przy danej wysokości montażu.

Odpowiedź "17 m przy instalacji na wysokości 2,4 m" jest poprawna, ponieważ odnosi zasięg bezpośrednio do warunku wskazanego w pytaniu (montaż 2,4 m) i podaje zasięg graniczny wynikający z diagramu. W zadaniach tego typu kluczowe jest dopasowanie wartości zasięgu do właściwego wariantu montażu, a nie wybór "najbardziej typowej" liczby.

Pozostałe odpowiedzi są niepoprawne z typowych powodów egzaminacyjnych:

  • Warianty z "instalacją poniżej 2,4 m" zmieniają geometrię pokrycia – przy innej wysokości montażu zmienia się zarówno długość, jak i rozkład stref. Nie można więc bezpośrednio przenosić zasięgu z jednego wariantu na drugi.
  • Odpowiedź "2 m przy instalacji na wysokości do 2,4 m" jest nielogiczna w kontekście typowych diagramów zasięgu (zwykle pokazują one pokrycie kilku–kilkunastu metrów) i wskazuje na błąd odczytu schematu, np. pomylenie jednostek lub odczyt niewłaściwego fragmentu.

W praktyce ochrony osób i mienia prawidłowy odczyt takich schematów pomaga dobrać liczbę czujek, miejsca montażu oraz uniknąć martwych stref, które mogłyby zostać wykorzystane przez intruza.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
"Rozkład wiązek" opisuje, jak czujka dzieli przestrzeń na strefy detekcji (segmenty), w których wykrywa ruch. Na schemacie widać kształt i zasięg tych stref w metrach oraz zależność od wysokości montażu. To podstawa do oceny, czy czujka pokryje chroniony obszar.
Wysokość montażu zmienia geometrię stref detekcji: przy innym poziomie instalacji wiązki "układają się" inaczej, co wpływa na maksymalny zasięg i martwe strefy. Dlatego zasięg zawsze należy odczytywać dla konkretnej wysokości (np. 2,4 m), a nie traktować jako stałej wartości.
Różne soczewki i różne modele czujek mają inne charakterystyki stref. Nawet jeśli "typowe" zasięgi wydają się podobne, poprawna odpowiedź wynika z konkretnego schematu. Egzamin sprawdza umiejętność pracy z dokumentacją techniczną, a nie pamięć do uśrednionych parametrów.
Najczęstsze pomyłki to: nieuwzględnienie wariantu wysokości montażu, odczyt wartości z niewłaściwej linii/legendy, pomylenie osi (odległość vs wysokość) oraz "przeskoczenie" do innej skali. Warto zawsze najpierw znaleźć wysokość, a dopiero potem odczytać odpowiadający jej zasięg.
Soczewka Fresnela (segmentowa) w czujce kształtuje pole widzenia i rozbija je na wiele stref detekcji. Dzięki temu ruch człowieka przecina kolejne strefy, co ułatwia wykrycie zmiany sygnału przez element czujki. W praktyce wpływa to na zasięg, szerokość pokrycia i odporność na fałszywe alarmy.
Większy zasięg dobiera się np. do długich korytarzy, dużych hal lub miejsc, gdzie z jednego punktu trzeba pokryć większy obszar. Trzeba jednak sprawdzić, czy rozkład stref nie tworzy martwych pól oraz czy warunki środowiskowe (temperatura, przeciągi, źródła ciepła) nie zwiększą ryzyka fałszywych alarmów.
Nie. Schemat pokazuje zwykle, że zasięg zależy od kierunku i układu stref, a także od wysokości montażu. W niektórych miejscach czujka "widzi" lepiej (gęstsze strefy), a w innych mogą pojawić się słabsze obszary detekcji. Dlatego rozmieszczenie czujek projektuje się na podstawie charakterystyk.
Najpierw odszukaj na schemacie poziom odpowiadający wysokości 2,4 m (lub opis wariantu montażu), potem odczytaj maksymalną odległość, do której sięgają strefy. Dopiero na końcu porównaj wynik z odpowiedziami. Ta kolejność ogranicza ryzyko "podciągania" odczytu do pasującej liczby.
Są mylące, bo sugerują podobieństwo do wariantu 2,4 m, ale w dokumentacjach producentów często występują oddzielne charakterystyki dla różnych wysokości. Zmiana wysokości nawet o kilkadziesiąt centymetrów może przesunąć strefy, zmienić maksymalny zasięg lub pojawienie się martwych pól.
Wykorzystuje się je przy projektowaniu i odbiorach systemów SSWiN: do doboru liczby czujek, wyboru miejsc montażu oraz oceny pokrycia strefy. Pomagają też w diagnostyce problemów, np. gdy alarm nie wykrywa wejścia w konkretnym miejscu lub generuje fałszywe wzbudzenia.
info

To pytanie poprawnie rozwiązuje 46% zdających egzamin. trudne

Materiały:

  • Instrukcje instalacji i karty katalogowe czujek ruchu (PIR) używanych w systemach SSWiN
  • Materiały szkoleniowe z projektowania rozmieszczenia czujek w pomieszczeniach
  • Podstawy optyki geometrycznej w kontekście soczewek segmentowych (Fresnela) i stref detekcji
