W konstrukcjach (np. belkach i płytach) przęsło to część elementu pracująca pomiędzy podporami. Rozpiętość teoretyczna jest w praktyce odczytywana z dokumentacji jako wymiar odnoszony do osi podpór (osi oparcia), a nie do przypadkowych krawędzi betonu czy długości całkowitej elementu.
Dlatego przy takim zadaniu kluczowe są dwa kroki:
- najpierw zidentyfikować na rysunku, które linie/oznaczenia są osiami podpór (lub osiami elementów, na których następuje oparcie),
- następnie odczytać wymiar podany między tymi osiami jako rozpiętość przęsła.

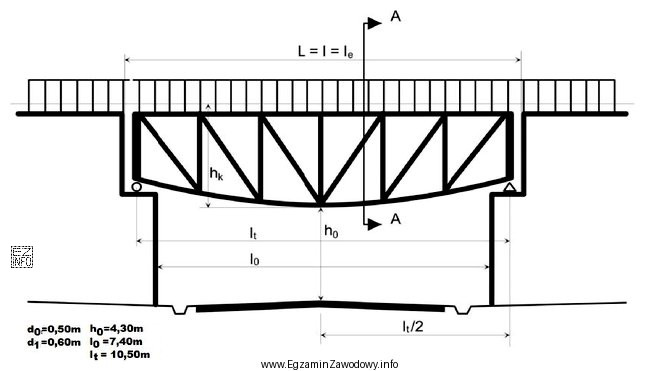

Odpowiedź "10,50 m" jest poprawna, bo jest to wymiar przypisany na rysunku do rozpiętości przęsła w ujęciu teoretycznym (osiowym). Odpowiedzi "4,30 m", "7,40 m" i "0,60 m" są typowymi wartościami, które na rysunkach mogą opisywać inne fragmenty: odcinki pomocnicze, odsadzenia, szerokości podpór, długości części elementu lub lokalne detale. Wybór ich zamiast rozpiętości teoretycznej zwykle wynika z pomylenia punktów odniesienia (krawędź–krawędź zamiast oś–oś) albo z odczytu pierwszego zauważonego wymiaru bez sprawdzenia, czego dotyczy.
W praktyce budowy poprawny odczyt rozpiętości jest potrzebny m.in. do właściwej interpretacji stref przęsłowych i podporowych przy zbrojeniu oraz do kontroli zgodności wykonania z projektem.
