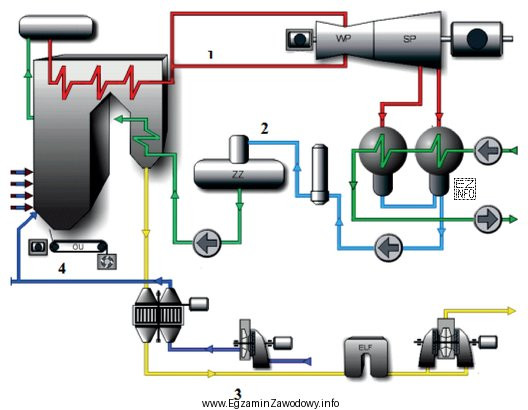

W obiegu parowo-wodnym kondensat to skroplona para po przejściu przez skraplacz. Układ kondensatu łączy skraplacz z dalszymi elementami obiegu (m.in. pompami kondensatu, podgrzewaczami niskoprężnymi – zależnie od uproszczenia schematu). Na schematach technologicznych rurociągi są identyfikowane przez opisy, symbole medium, strzałki kierunku przepływu oraz oznaczenia liczbowe zastosowane w danym rysunku.
W tym zadaniu sprawdzana jest umiejętność odczytania informacji z dokumentacji: należy znaleźć na schemacie linię, która odpowiada przepływowi kondensatu (czyli wody po skropleniu pary) i odczytać przypisaną jej cyfrę. Odpowiedź "2" jest poprawna, bo na schemacie numer "2" wskazuje właśnie rurociąg kondensatu.
Dlaczego pozostałe odpowiedzi są błędne? Numery "1", "3" i "4" odnoszą się na tym schemacie do innych linii lub elementów (np. rurociągów o innym medium albo innej części układu). Typowy błąd polega na myleniu kondensatu z wodą zasilającą lub z wodą chłodzącą skraplacz: wszystkie są "wodne", ale pełnią inną funkcję i mają inne miejsce w obiegu.
Wskazówka egzaminacyjna: zanim odczytasz numer, prześledź przebieg rurociągu od skraplacza oraz sprawdź kierunek przepływu (strzałki). Jeśli na schemacie występuje legenda/oznaczenia medium, upewnij się, że linia dotyczy kondensatu, a nie np. wody chłodzącej.
