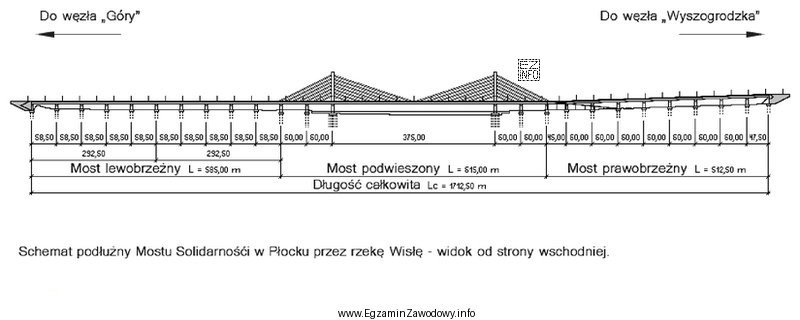

W zadaniach z dokumentacji technicznej kluczowe jest dopasowanie opisu z polecenia do właściwego wymiaru na rysunku. Polecenie pyta o odległość między pylonami mostu podwieszonego, czyli rozstaw dwóch głównych podpór (pylonów), między którymi przebiega zasadnicza część ustroju nośnego i na których zakotwione są wanty.
Na przekroju/rysunku obiektu mogą występować różne wymiary, np. długość całkowita, długości dojazdów, wysokość pylonów, szerokości pomostu lub rozpiętości poszczególnych przęseł. Aby wskazać poprawną odpowiedź, należy:
- odszukać na rysunku dwa elementy opisane jako pylony (lub jednoznacznie przedstawione jako pylony),
- znaleźć linię wymiarową odnoszącą się do odległości pomiędzy nimi (zwykle wymiar poziomy),
- odczytać wartość liczbową przypisaną do tego wymiaru.
Wartość 375,00 m odpowiada właśnie temu wymiarowi, dlatego jest poprawna.
Pozostałe wartości są typowymi "pułapkami":
- 58,50 m jest zbyt małą wartością jak na odległość między pylonami mostu podwieszonego; może odpowiadać np. wymiarom elementu pomocniczego (fragmentu pomostu, szerokości, wysokości lub odcinkowi dojazdowemu), a nie rozstawowi pylonów.
- 615,00 m może odnosić się do innego wymiaru podanego na rysunku (np. większego odcinka/układu przęseł albo długości części obiektu), ale nie jest wskazanym rozstawem pylonów.
- 1712,00 m sugeruje wymiar całkowity lub sumaryczny (np. całkowitą długość obiektu wraz z dojazdami), co jest innym parametrem niż odległość między pylonami.
Wskazówka egzaminacyjna: zawsze czytaj najpierw, czego dokładnie dotyczy parametr (między jakimi elementami jest mierzony), a dopiero potem wybieraj liczbę. To ogranicza błędy wynikające z wybierania "największej" lub "najbardziej prawdopodobnej" wartości.
