KWALIFIKACJA ELE6 + ELE7 - PAŹDZIERNIK 2016



PYTANIE NR 28.

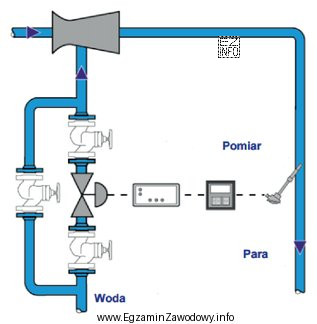

Rysunek przedstawia stację redukcyjno- schładzającą z zastosowaniem
Rysunek przedstawia stację redukcyjno- schładzającą z zastosowaniem
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na dołączonym schemacie widoczne są elementy typowe dla stacji redukcyjno-schładzającej wykorzystującej dyszę Venturi'ego. Dysza Venturi'ego jest urządzeniem, które wykorzystuje zjawisko zmniejszenia ciśnienia płynu (w tym przypadku wody) w miejscu zwężenia przepływu. To zwężenie jest widoczne na schemacie jako pierwszy element po lewej stronie, co jest charakterystyczne dla dysz Venturi'ego. Pozostałe odpowiedzi nie pasują do widocznych elementów na schemacie.
