W generatorach sinusoidalnych LC kluczowe jest spełnienie warunku podtrzymania drgań: w pętli musi wystąpić dodatnie sprzężenie zwrotne i odpowiednie wzmocnienie. Dlatego w zadaniach egzaminacyjnych rozpoznaje się przede wszystkim: (1) jak zbudowany jest obwód rezonansowy oraz (2) w jaki sposób pobierany jest sygnał do sprzężenia.

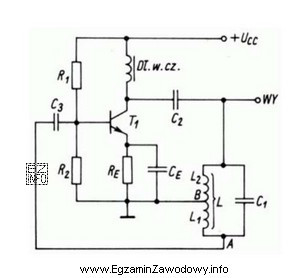

Odpowiedź "Hartleya w konfiguracji wspólny emiter" jest poprawna, gdy na schemacie widać obwód LC, w którym elementem charakterystycznym jest cewka z odczepem (indukcyjność podzielona na dwie części), a sprzężenie zwrotne jest realizowane właśnie przez ten podział. W praktyce oznacza to, że część napięcia z obwodu rezonansowego jest doprowadzana z odpowiedniego punktu cewki z powrotem na wejście stopnia wzmacniającego.
Drugi człon odpowiedzi dotyczy konfiguracji tranzystora. W układzie wspólnego emitera emiter stanowi punkt wspólny dla obwodu wejściowego i wyjściowego (dla sygnału zmiennego). Na rysunku zwykle rozpoznaje się to po tym, że sygnał sterujący jest podawany między bazę a emiter, a sygnał wyjściowy odbierany między kolektor a emiter. To rozróżnienie jest istotne, bo zmienia fazę/właściwości wzmocnienia w pętli.
Pozostałe odpowiedzi są błędne z typowych powodów:
- "Meissnera …" – ten wybór jest nietrafny, jeśli sprzężenie nie jest zrealizowane w sposób właściwy dla tej topologii (często kojarzonej z innym sposobem uzyskania sprzężenia w obwodzie wejściowym/rezonansowym). Uczniowie mylą nazwy, bo oba rozwiązania są generatorami LC.
- "… wspólna baza" – jest błędne, jeśli na schemacie baza jest wspólna (dla sygnału) i wejście jest realizowane na emiter. To inny sposób sterowania tranzystora i inny rozkład sygnałów w obwodzie; nie można tego rozstrzygnąć bez sprawdzenia, która elektroda jest punktem wspólnym.
Na egzaminie warto patrzeć najpierw na cechę wyróżniającą obwód LC (odczep cewki vs inne rozwiązanie), a dopiero potem na konfigurację tranzystora (co jest "wspólne"). Takie podejście zmniejsza ryzyko pomyłki wynikającej z podobieństwa schematów.
