Piec szczelinowy to rodzaj pieca przemysłowego, którego istotą jest wąska, wydłużona komora grzewcza (szczelina). Na schematach technologicznych i uproszczonych rysunkach konstrukcyjnych zwykle rozpoznaje się go nie po nazwie, ale po zestawie cech widocznych na rysunku: geometrii komory, rozmieszczeniu stref nagrzewania oraz sposobie prowadzenia wsadu lub przepływu medium przez strefę grzania.

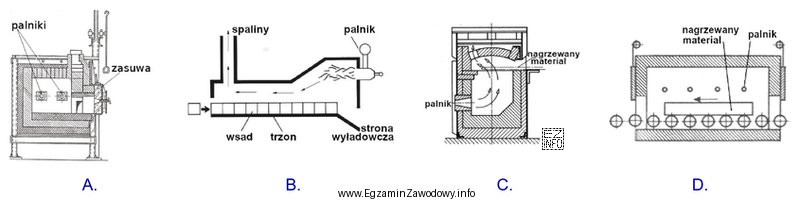

W zadaniach egzaminacyjnych tego typu poprawna odpowiedź polega na dopasowaniu litery do schematu, który przedstawia piec szczelinowy. Klucz wskazuje odpowiedź "C". Aby samodzielnie dojść do wyniku, warto przeprowadzić krótką analizę porównawczą wszystkich czterech rysunków:
- najpierw sprawdź, który schemat pokazuje najbardziej wydłużoną i wąską strefę roboczą (komorę/szczelinę);
- następnie oceń, czy elementy doprowadzenia energii (np. palniki/źródła ciepła) są rozmieszczone wzdłuż tej komory, co jest typowe dla rozwiązań szczelinowych;
- na końcu zweryfikuj tor ruchu wsadu lub kierunek przepływu, aby upewnić się, że proces przebiega wzdłuż szczeliny, a nie w dużej komorze lub w układzie pionowym.
Odpowiedzi niepoprawne w tego typu pytaniu zwykle odpowiadają schematom innych pieców (np. o odmiennej geometrii komory lub innym sposobie prowadzenia procesu). Typowym błędem jest wybór rysunku, który ma jakikolwiek wąski element, ale nie przedstawia wąskiej, wydłużonej strefy roboczej pieca. Inny błąd to sugerowanie się pojedynczym symbolem (np. palnika) bez sprawdzenia, jak wygląda cała komora i przebieg procesu.
Na egzaminie opłaca się przyjąć prostą zasadę: najpierw geometria komory, potem rozmieszczenie źródeł ciepła, a na końcu przepływ wsadu/medium. Taka kolejność zmniejsza ryzyko pomyłki przy bardzo podobnych schematach.
