KWALIFIKACJA ELM3 - CZERWIEC 2014



PYTANIE NR 3.

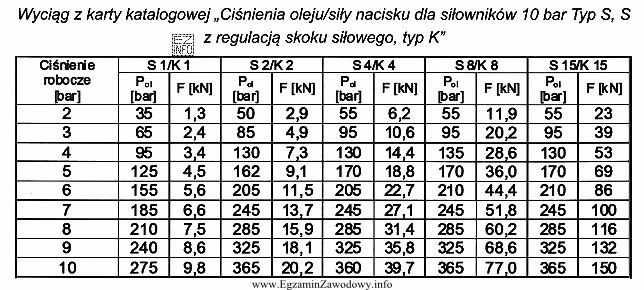

Siła nacisku, podana w karcie katalogowej dla siłowników typu S8, o ciśnieniu zasilania 10 barów, przy ciśnieniu roboczym 6 barów wynosi
Siła nacisku, podana w karcie katalogowej dla siłownikó
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W tabeli podane są wartości siły nacisku dla ciśnienia zasilania 10 barów. Aby obliczyć siłę nacisku dla ciśnienia roboczego 6 barów, stosujemy proporcję: jeśli przy 10 barach siła wynosi 210 kN, to przy 6 barach będzie to 6/10 z tej siły, czyli 0,6 * 210 kN = 126 kN. Jednakże, w tabeli dla ciśnienia 6 barów podana jest wartość 210 kN, co oznacza, że wartość ta już uwzględnia zmniejszone ciśnienie robocze. Zatem poprawna odpowiedź to 210 kN, a nie 44,4 kN, jak wcześniej podano.
