KWALIFIKACJA ELM3 - STYCZEŃ 2019


W bazie jest mniej pytań spełniających podane kryteria niż wybrano. Wylosowano 39 pytań.
PYTANIE NR 1.

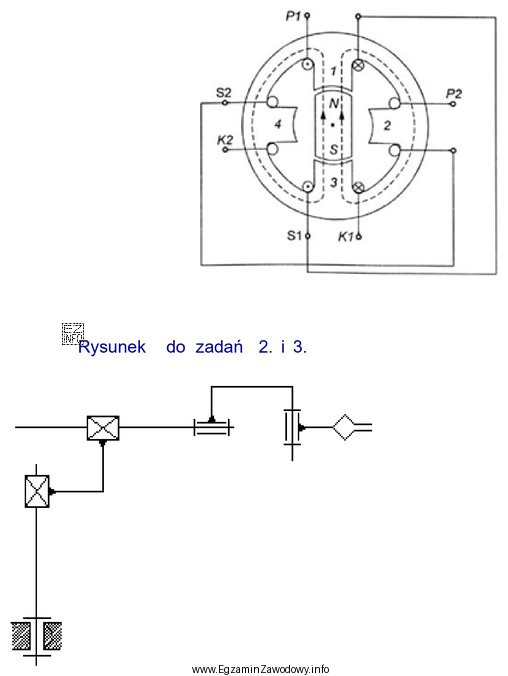

Silnik krokowy zastosowany w napędzie mechatronicznym sterowany jest za pomocą dedykowanego układu mikroprocesorowego. Która z wymienionych sekwencji komutacji spowoduje wirowanie wirnika silnika w prawo?
Silnik krokowy zastosowany w napędzie mechatronicznym sterowany jest za
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Aby silnik krokowy obracał się w prawo, musi być zastosowana odpowiednia sekwencja komutacji faz. Sekwencja "(+P1)-(+P2)-(-P1)-(-P2)" oznacza, że najpierw aktywowana jest faza P1 z dodatnim napięciem, następnie faza P2 z dodatnim napięciem, potem faza P1 z ujemnym napięciem, i na końcu faza P2 z ujemnym napięciem. Ta sekwencja powoduje obrót wirnika w prawo, co jest zgodne z zasadami działania silników krokowych.
