KWALIFIKACJA ELM3 - CZERWIEC 2010

Wyjaśnienie poprawnej odpowiedzi:

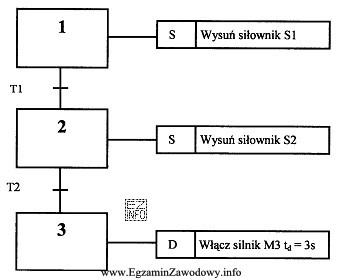

Na przedstawionym diagramie Grafcet widać, że w kroku 1 następuje wysunięcie siłownika S1, a w kroku 2 wysunięcie siłownika S2. Kroki te są sekwencyjne, co oznacza, że po zakończeniu kroku 1 następuje krok 2. Krok 3 rozpoczyna się po zakończeniu kroku 2 i zawiera akcję "Włącz silnik M3 t=3s", co oznacza, że silnik M3 zostanie włączony po 3 sekundach od rozpoczęcia kroku 3. Zatem na początku kroku 3, siłowniki S1 i S2 są już wysunięte, a silnik M3 jest jeszcze wyłączony.
