KWALIFIKACJA ELM3 - STYCZEŃ 2013



PYTANIE NR 27.

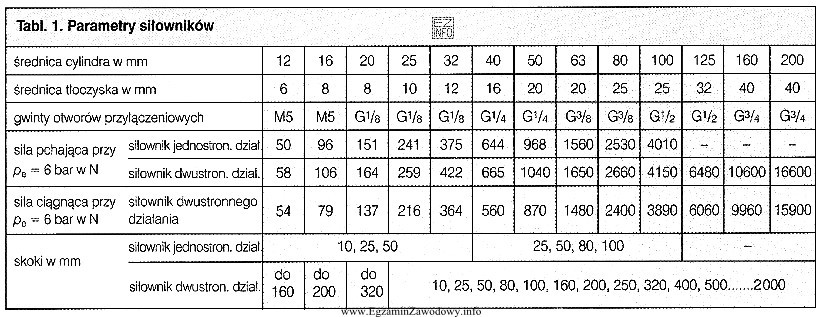

Siłownik pneumatyczny ze sprężyną zwrotną przeznaczony jest do podnoszenia masy (ruch powolny, obciążenie na całym skoku). Ciśnienie robocze w instalacji pneumatycznej wynosi 6*105 N/m2. Obliczona średnica cylindra, z uwzględnieniem sprawności siłownika η = 0,75 oraz stwierdzonych w instalacji pneumatycznej wahań ciśnienia roboczego rzędu 5% wartości nominalnej, wynosi 65 mm. Z zamieszczonego w tabeli typoszeregu siłowników dobierz średnicę cylindra spełniającą powyższe warunki.
Siłownik pneumatyczny ze sprężyną zwrotną przeznaczony jest do
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wybierając średnicę cylindra siłownika, należy uwzględnić nie tylko obliczoną wartość, ale także sprawność siłownika oraz możliwe wahania ciśnienia roboczego. W tym przypadku, obliczona średnica wynosi 65 mm, ale z uwagi na 5% wahania ciśnienia, potrzebujemy średnicy większej niż obliczona, aby siłownik mógł działać efektywnie nawet przy niższym ciśnieniu. Średnica 80 mm jest odpowiednia, ponieważ jest większa niż obliczona wartość 65 mm i zapewnia margines bezpieczeństwa na wypadek spadku ciśnienia poniżej nominalnego.
