KWALIFIKACJA ELM6 - CZERWIEC 2018

PYTANIE NR 27.
Stan wyjścia Q0.0

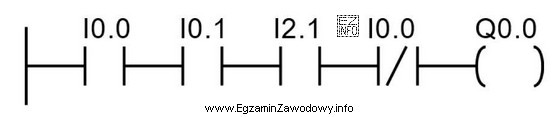

Ilustracja przedstawia schemat drabinkowy (LAD), który jest często używany w automatyce przemysłowej, szczególnie w
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź "jest równy 0" wskazuje na stan niski wyjścia Q0.0. W typowych zadaniach PLC stan wyjścia wynika z logiki programu oraz inicjalizacji układu, a 0 oznacza brak wysterowania wyjścia (np. brak zasilania cewki przekaźnika/cewki w programie). Pozostałe odpowiedzi sugerują zależność od wejść, której tu nie potwierdzono.

Pełne wyjaśnienie:

Adres Q0.0 oznacza pojedynczy bit w obszarze wyjść cyfrowych sterownika PLC (pierwszy bajt wyjść, bit 0). Stan tego bitu interpretuje się jako sygnał dwustanowy: 0 (stan niski, wyjście niewysterowane) albo 1 (stan wysoki, wyjście wysterowane).

W praktyce to, czy Q0.0 ma wartość 0 czy 1, zależy od dwóch rzeczy:

  • logiki programu (np. czy dana cewka w drabince jest spełniona),
  • warunków pracy sterownika (np. uruchomienie, reset, tryb STOP/RUN, ewentualne wymuszenia/ustawienia serwisowe).

W tym zadaniu poprawna odpowiedź brzmi: "jest równy 0", czyli wyjście nie jest aktywne. Takie rozstrzygnięcie bywa typowe, gdy program nie podaje warunku załączenia albo gdy przyjęto stan bezpieczny wyjść jako wyłączony.

Dlaczego pozostałe odpowiedzi są błędne?

  • "jest równy 1" byłoby prawdziwe tylko wtedy, gdy logika programu jednoznacznie załącza Q0.0, a to musiałoby wynikać z podanego schematu/programu.
  • "zależy od wartości sumy wejść I0.0, I0.1, I2.1" sugeruje konkretną operację logiczną (OR lub nawet sumowanie), ale bez pokazania programu jest to nieuzasadnione i zbyt szczegółowe.
  • "zależy wyłącznie od wartości iloczynu wejść I0.1, I2.1" wskazuje na zależność typu AND, również bez podstaw w treści.

Wskazówka egzaminacyjna: jeśli pytanie jest bardzo krótkie, zwykle odnosi się do widocznego w zadaniu fragmentu programu/rysunku lub do założonego stanu wyjść. Warto wtedy sprawdzić, czy wyjście jest gdziekolwiek ustawiane oraz czy nie ma warunków inicjalizacji.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Q0.0 to adres pojedynczego bitu w obszarze wyjść cyfrowych PLC: bajt 0, bit 0. Wartość 0 oznacza wyjście nieaktywne, a 1 wyjście aktywne. Fizycznie może to oznaczać np. niewysterowany lub wysterowany kanał wyjściowy modułu.
Najpewniej sprawdza się to w podglądzie online programu: obserwujesz status cewki/zmiennej przypisanej do Q0.0 oraz ewentualne wymuszenia. Dodatkowo można sprawdzić sygnał na wyjściu miernikiem lub na wskaźnikach LED modułu wyjść.
W wielu aplikacjach przyjmuje się stan bezpieczny jako "wyłączony", aby nie uruchamiać napędów lub zaworów samoczynnie po starcie. To jednak zależy od konfiguracji, programu oraz procedury rozruchu. Na egzaminie zwykle wynika to wprost z logiki zadania.
Nie zawsze. Wyjście Q0.0 może zależeć od wejść, ale może też zależeć od bitów pomocniczych, timerów, liczników, warunków bezpieczeństwa, trybu pracy lub pamięci (np. podtrzymania). Bez schematu programu nie wolno zakładać konkretnej zależności tylko na podstawie adresów.
Częsty błąd to mylenie obszarów: I (wejścia) z Q (wyjścia) oraz traktowanie adresu jako "wartości". Inny błąd to zakładanie, że adresy podobne (np. I0.0 i Q0.0) są ze sobą automatycznie powiązane, mimo że łączy je tylko numeracja.
W logice drabinkowej OR zwykle oznacza gałęzie równoległe: spełnienie jednej drogi może załączyć cewkę. AND to połączenie szeregowe styków: wszystkie warunki muszą być spełnione. Wyjście Q0.0 przyjmuje 1 tylko wtedy, gdy warunek cewki jest spełniony.
Podczas diagnostyki serwisowej możliwe jest wymuszenie wyjścia (force/override) w narzędziu programistycznym PLC. Wtedy stan fizycznego wyjścia może nie odpowiadać logice programu. Na egzaminie takie sytuacje są podawane w treści zadania; bez tej informacji nie należy ich zakładać.
Q0.0 może sterować np. stycznikiem silnika, elektrozaworem pneumatycznym, lampką sygnalizacyjną, przekaźnikiem pośredniczącym lub wejściem falownika (start/stop). Wybór zależy od projektu układu i obciążalności wyjścia oraz zastosowanych elementów pośredniczących.
Sprawdź diodę LED kanału wyjściowego na module oraz zmierz napięcie/prąd na zaciskach wyjścia (zgodnie z zasadami bezpieczeństwa). Dodatkowo zweryfikuj w programie online, czy bit Q0.0 ma wartość 0. Jeśli jest rozbieżność, sprawdź wymuszenia i uszkodzenia toru wyjścia.
Ćwicz czytanie prostych schematów drabinkowych: styki NO/NC, cewki, podtrzymanie, timery. Ucz się mapowania wejść i wyjść (I/Q) oraz analizowania warunków załączenia. Na egzaminie staraj się zawsze odtworzyć logikę: co musi być prawdą, by wyjście miało stan 1.
info

Około 47% zdających odpowiada poprawnie na to pytanie. trudne

Według specjalistów z branży: "Odpowiedź "jest równy 0" wskazuje na stan niski wyjścia Q0.0."

Materiały:

  • Materiały dydaktyczne z podstaw PLC: adresowanie I/Q, bity, stany logiczne
  • Ćwiczenia w symulatorze PLC: obserwacja Q0.0 podczas RUN/STOP i po starcie programu
  • Notatki z podstaw logiki drabinkowej (styki NO/NC, cewki, zależności wejście-wyjście)
