KWALIFIKACJA ELM6 - STYCZEŃ 2024 (test 2)



PYTANIE NR 33.

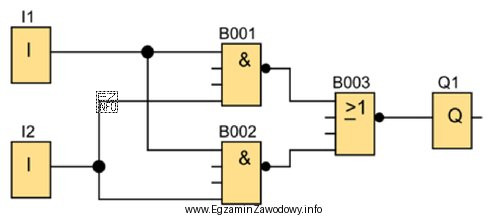

Które stany logiczne zadane na wejścia I1 i I2 spowodują uzyskanie na wyjściu Q1 logicznej 1.
Które stany logiczne zadane na wejścia I1 i
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Aby uzyskać na wyjściu Q1 stan logiczny 1, oba wejścia I1 i I2 muszą być w stanie logicznym 1, ponieważ tylko wtedy obie bramki AND (B001 i B002) przekażą sygnał logiczny 1 do bramki OR (B003), która to przekaże sygnał logiczny 1 na wyjście Q1.
