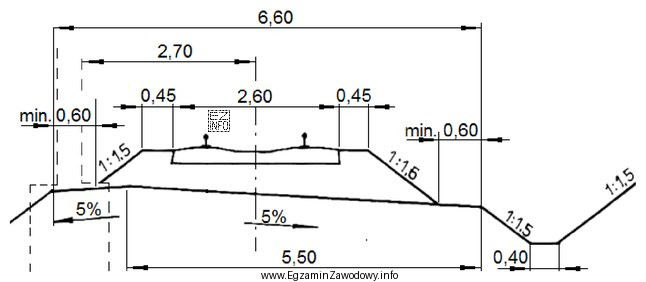

Pytanie sprawdza praktyczną umiejętność pracy z dokumentacją techniczną: odczyt wymiaru z przekroju poprzecznego drogi kolejowej. W takich zadaniach nie "zgaduje się" wartości na podstawie typowych liczb, tylko wykonuje odczyt z rysunku.
Aby poprawnie rozwiązać zadanie:
- Najpierw ustal, co jest mierzone: "szerokość torowiska" (czyli wskazany na rysunku odcinek odpowiadający torowisku, a nie np. całemu nasypowi, rowom, skarpom czy szerokości podsypki).
- Następnie znajdź na przekroju wymiarowanie (jeżeli jest podane) albo zastosuj skalę rysunku i odczytaj odległość między skrajnymi punktami, pomiędzy którymi zdefiniowano szerokość torowiska.
- Na końcu porównaj odczytaną wartość z podanymi odpowiedziami i wybierz identyczną.
Odpowiedź "6,60 m" jest poprawna, ponieważ odpowiada szerokości torowiska pokazanej na przekroju. Pozostałe propozycje są typowymi "pułapkami":
- "3,50 m" może wynikać z odczytania innego, węższego elementu lub z pominięcia części szerokości (np. odczytu do niewłaściwej krawędzi).
- "5,50 m" bywa skutkiem pomylenia zakresu pomiaru (np. odczytu szerokości fragmentu podtorza zamiast torowiska) albo błędnego użycia skali.
- "2,60 m" jest wartością wyraźnie zbyt małą dla całego torowiska i zazwyczaj wskazuje na odczyt jakiegoś lokalnego detalu przekroju, a nie szerokości wymaganej w pytaniu.
Wskazówka egzaminacyjna: gdy pytanie odwołuje się do rysunku, najpierw znajdź na nim element nazwany w pytaniu, potem dopiero szukaj liczb. To ogranicza błąd nieuwagi i "przyciąganie" wzroku do pierwszego widocznego wymiaru.
