W układach pneumatycznych zwiększenie prędkości ruchu siłownika uzyskuje się m.in. przez zmniejszenie oporów odpływu powietrza z komory, z której powietrze jest wypierane. Do tego celu stosuje się zawór szybkiego spustu montowany możliwie blisko siłownika. Jego zadaniem jest skierowanie powietrza z tej komory bezpośrednio do atmosfery (krótką drogą), zamiast prowadzenia go przez przewody i zawór rozdzielający, co ogranicza dławienie i skraca czas cyklu.

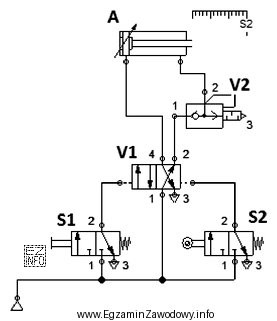

Opisany objaw: po uruchomieniu zaworem S1 ruch wysuwania odbywa się, ale bez zwiększenia prędkości. To jest typowy sygnał, że funkcja "ruchu szybkiego" nie działa, czyli element odpowiedzialny za szybkie odpowietrzanie nie spełnia swojej roli. Najbardziej logicznym kandydatem do wymiany lub naprawy jest więc "zawór szybkiego spustu V2".
Dlaczego pozostałe odpowiedzi nie pasują do objawu?
- "zawór rozdzielający V1" steruje kierunkiem przepływu (wysuw/wsuw) i może powodować brak ruchu lub błędny kierunek, ale sam w sobie nie jest typowym elementem realizującym funkcję przyspieszenia przez lokalne odpowietrzanie komory.
- "zawór drogowy S2" jest zwykle elementem sygnalizacji położenia (krańcówką/wykrywaniem dojazdu). Usterka S2 częściej powoduje problem z przełączeniem sekwencji (np. brak samoczynnego powrotu), a nie brak przyspieszenia w trakcie samego wysuwu.
- "sygnałowy zawór rozdzielający S1" odpowiada za podanie sygnału sterującego/uruchomienie. Skoro ruch wysuwu występuje, S1 zadziałał; brak przyspieszenia wskazuje raczej na element w torze przepływu/odpowietrzania, nie na tor sygnałowy.
W praktyce serwisowej warto dodatkowo sprawdzić: zabrudzenie tłumika na szybkim spuście, błędny montaż (odwrócone porty), nieszczelności oraz średnice przewodów. Jednak przy podanym opisie najtrafniejszą odpowiedzią pozostaje naprawa lub wymiana zaworu szybkiego spustu.
