Określenie "rysunek wykonawczy" odnosi się do dokumentacji przedstawiającej pojedynczą część (detal) w sposób umożliwiający jej wykonanie w produkcji. Dla tulei typowe jest pokazanie kształtu (często także w przekroju), podanie średnic i długości oraz takich informacji jak tolerancje, pasowania i wymagania dotyczące powierzchni.
Odpowiedź "wykonawczym." jest właściwa, ponieważ tuleja jest elementem maszynowym, który wytwarza się jako osobny detal, a rysunek wykonawczy ma dostarczyć danych do obróbki i kontroli. Na rysunku tego typu oczekuje się m.in.:
- wymiarów niezbędnych do wykonania,
- tolerancji i pasowań (jeśli wymagane),
- oznaczeń powierzchni (np. chropowatości),
- informacji o przekrojach lub widokach ułatwiających odczyt geometrii.
Odpowiedź "złożeniowym." jest niepoprawna, bo rysunek złożeniowy służy do przedstawienia zespołu (kilku części połączonych ze sobą). Zwykle zawiera rozmieszczenie elementów, pozycje części i relacje montażowe, a nie komplet danych do wykonania każdej części osobno.
Odpowiedź "zestawieniowym." także nie pasuje do przedstawienia samego detalu. Rysunek (lub dokument) zestawieniowy jest kojarzony z informacją "co wchodzi w skład" (kompletacja/wykaz), a nie z opisem geometrycznym pojedynczego elementu wytwarzanego na obrabiarce.
Odpowiedź "zabiegowym." nie jest standardowym typem rysunku służącym do identyfikacji detalu w dokumentacji konstrukcyjnej w tym sensie; w praktyce egzaminacyjnej rozróżnia się przede wszystkim dokumentację wykonawczą (detalową) oraz złożeniową (montażową), a pozostałe określenia mogą wprowadzać w błąd.

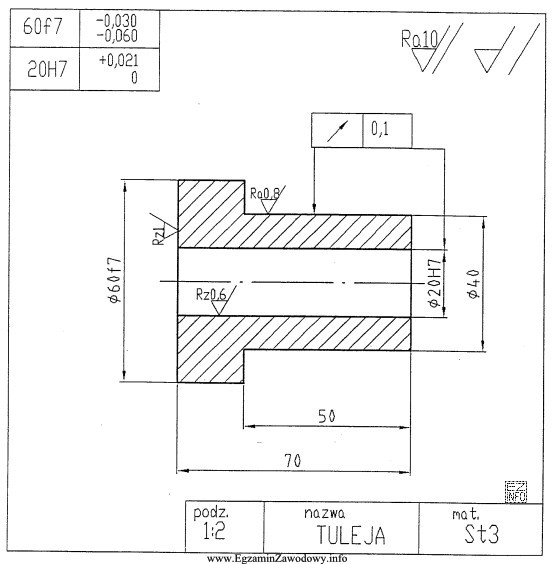

Wskazówka egzaminacyjna: jeśli na ilustracji widzisz jeden element z pełnym wymiarowaniem i wymaganiami wykonania, najczęściej jest to rysunek wykonawczy. Jeśli widzisz wiele części z numerami pozycji i relacjami montażowymi, bardziej pasuje rysunek złożeniowy.
