KWALIFIKACJA ELM3 - STYCZEŃ 2019


PYTANIE NR 7.

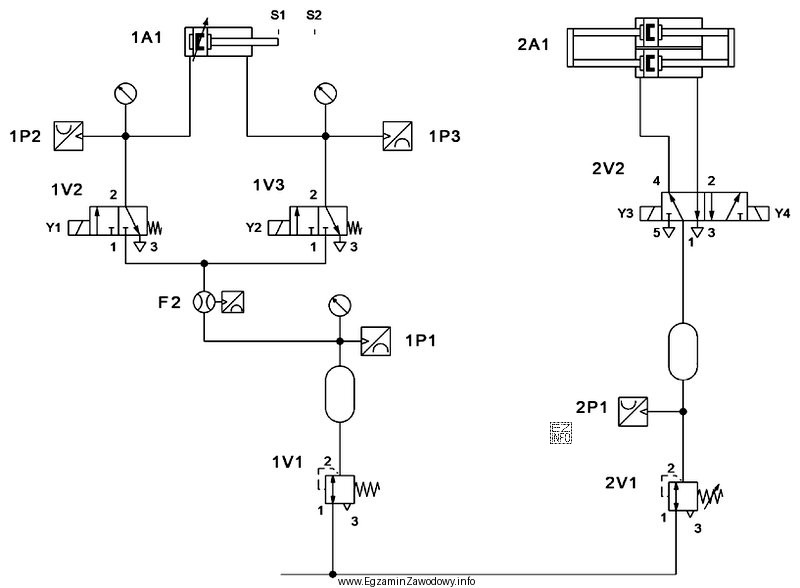

Układ, którego schemat przedstawiono na rysunku, wymaga zasilania
Układ, którego schemat przedstawiono na rysunku, wymaga zasilania
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Schemat przedstawia układ pneumatyczny i elektryczny. Symbole takie jak 1P2, 1P3 wskazują na zawory sterowane pneumatycznie, natomiast obecność przekaźników i czujników (np. S1, S2) wskazuje na potrzebę zasilania elektrycznego. Układ wymaga zatem zarówno sprężonego powietrza do działania elementów pneumatycznych, jak i energii elektrycznej do sterowania i monitorowania stanu układu.
