KWALIFIKACJA ELM4 - CZERWIEC 2021



PYTANIE NR 32.

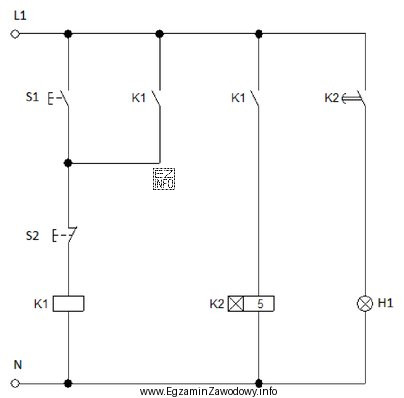

Układ sterowania elektrycznego, którego schemat przedstawiono na rysunku, nie działa poprawnie. Nieprawidłowość polega na tym, że po podłączeniu do zasilania cewki przekaźnika K2 i po odliczeniu czasu przez ten przekaźnik, kontrolka H1 nie załącza się. Który element układu jest uszkodzony?
Układ sterowania elektrycznego, którego schemat przedstawiono na rysunku,
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie analizy schematu elektrycznego, problem z niezałączaniem się kontrolki H1 po odliczeniu czasu przez przekaźnik K2 wskazuje na potencjalną usterkę styku NO (normalnie otwartego) przekaźnika K2. Gdy przekaźnik K2 jest aktywowany, jego styk NO powinien się zamknąć, umożliwiając przepływ prądu do kontrolki H1. Jeśli styk NO K2 jest uszkodzony i nie zamyka się, kontrolka H1 nie otrzyma zasilania, co tłumaczy opisaną nieprawidłowość.
