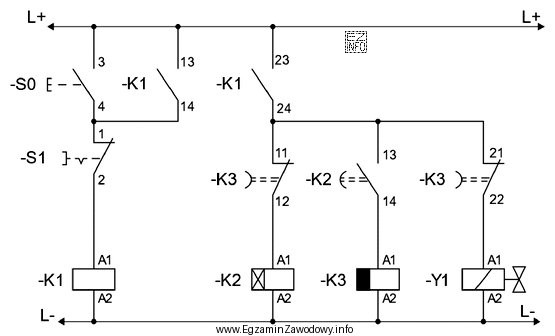

W układach, w których po naciśnięciu przycisku ma następować cykliczne załączanie i wyłączanie cewki elektrozaworu co 30 s, kluczowy jest element realizujący odmierzanie czasu oraz element, który po upływie czasu rozłącza tor zasilania lub sterowania cewki Y1.
Oznaczenia zacisków styków pomocniczych są istotną podpowiedzią diagnostyczną: w praktyce 13-14 oznacza zwykle styk NO (zwierny), a 21-22 zwykle styk NC (rozwierny). Styk NC bywa stosowany jako "blokujący/odcinający" – dopóki element nie zadziała (np. nie zakończy odmierzania), styk jest zamknięty, a po zadziałaniu ma się rozłączyć i przerwać obwód.
Dlatego usterka typu: uszkodzenie zestyku -K3:21-22 może bezpośrednio tłumaczyć sytuację, w której cewka Y1 nie wyłącza się po 30 s. Jeżeli styk 21-22 jest sklejony, wypalony lub mechanicznie zablokowany w pozycji zamkniętej, to nawet poprawne zadziałanie logiki czasowej nie spowoduje przerwania obwodu – Y1 nadal będzie zasilana.
Pozostałe odpowiedzi są mniej trafne w kontekście objawu "brak wyłączenia po 30 s":
- "zestyk -K1:13-14": styk NO częściej odpowiada za podtrzymanie lub załączenie. Jego uszkodzenie typowo skutkuje brakiem załączenia albo brakiem podtrzymania, a niekoniecznie brakiem wyłączenia po zadanym czasie.
- "przycisk -S1": uszkodzenie przycisku sterującego zwykle objawia się tym, że cykl nie startuje, startuje niepewnie lub nie da się go przerwać ręcznie. Sam fakt, że cewka nie wyłącza się po czasie, częściej wskazuje na problem w torze rozłączającym, a nie w elemencie inicjującym.
- "cewka -K1": uszkodzona cewka przekaźnika/stycznika zazwyczaj powoduje brak zadziałania danego elementu (nie przyciąga), czyli problemy z załączeniem lub z logiką sterowania. Objaw "ciągle włączone Y1" bardziej pasuje do zwarcia/styku, który nie rozłącza, niż do cewki, która "nie działa".
Na egzaminie warto przyjąć zasadę: gdy problem dotyczy braku wyłączenia po czasie, w pierwszej kolejności sprawdza się elementy, które mają rozłączyć obwód (często styki NC, obwody blokad, styki czasowe), a dopiero potem elementy odpowiedzialne za załączenie.
