KWALIFIKACJA ELM4 - CZERWIEC 2022



PYTANIE NR 29.

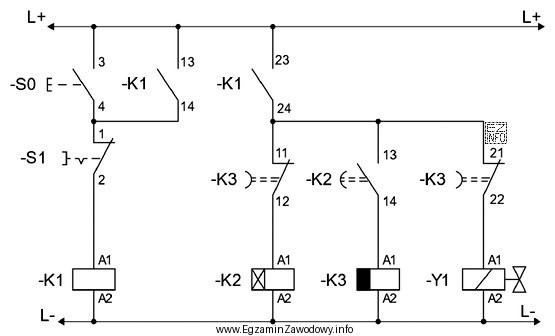

Układ sterowania po naciśnięciu przycisku S0 powinien cyklicznie włączać/wyłączać cewkę elektrozaworu Y1 w odstępach 30 sekundowych. Jedną z możliwych przyczyn niewyłączenia cewki Y1 po 30 sekundach od naciśnięcia przycisku S0 jest uszkodzenie
Układ sterowania po naciśnięciu przycisku S0 powinien
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie analizy schematu elektrycznego, zestyk -K3:21-22 jest bezpośrednio odpowiedzialny za kontrolę cewki elektrozaworu Y1. Jeśli zestyk ten jest uszkodzony, może nie przerywać obwodu po upływie 30 sekund, co skutkowałoby nieprawidłowym działaniem cewki Y1, tj. jej niewyłączeniem. Pozostałe odpowiedzi nie są związane bezpośrednio z kontrolą cewki Y1 w kontekście zadanej funkcji czasowej.
