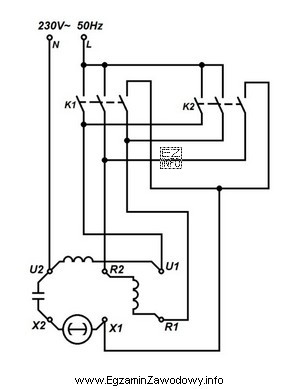

Układ zasilania silnika jednofazowego może realizować różne funkcje: zmianę kierunku obrotów (praca nawrotna), łagodny rozruch (softstart), hamowanie (np. dynamiczne) albo regulację prędkości. O tym, którą funkcję spełnia, decyduje sposób przełączania uzwojeń i elementów pomocniczych widoczny na schemacie.
Poprawna jest odpowiedź "praca nawrotna", ponieważ praca nawrotna w praktyce polega na zmianie kierunku pola wirującego wytwarzanego przez uzwojenia. W silniku jednofazowym najczęściej uzyskuje się to przez zmianę biegunowości/konfiguracji uzwojenia pomocniczego względem uzwojenia głównego (często w torze z kondensatorem). Taki sposób przełączania jest typowy dla układów nawrotnych.
Dlaczego pozostałe odpowiedzi nie pasują do tej funkcji?
- "rozruch typu softstart" dotyczy ograniczenia prądu rozruchowego i łagodnego narastania momentu (sterowanie napięciem/prądem w czasie). Sam fakt obecności elementów przełączających w schemacie nie przesądza o softstarcie; potrzebne byłyby elementy realizujące rampę/sterowanie fazowe lub podobny mechanizm.
- "hamowanie dynamiczne" polega na wytracaniu energii ruchu (np. przez dołączenie obciążenia rezystancyjnego lub odpowiedni sposób zasilania), a jego schemat zwykle pokazuje tor hamowania odmienny od toru pracy, nastawiony na zatrzymanie, nie na odwrócenie kierunku.
- "regulację prędkości obrotowej" uzyskuje się przez zmianę parametrów zasilania (np. częstotliwości w falowniku, napięcia w określonych typach silników) lub zmianę obciążenia/układu mechanicznego. Sam układ nawrotny nie musi w ogóle zmieniać prędkości.
Wskazówka egzaminacyjna: gdy w układzie jednofazowym widzisz przełączanie uzwojenia pomocniczego (często wraz z kondensatorem) między dwoma konfiguracjami, w pierwszej kolejności rozważ funkcję rewersu, a dopiero potem softstart czy regulację prędkości.
