KWALIFIKACJA ELE2 - STYCZEŃ 2017



PYTANIE NR 38.

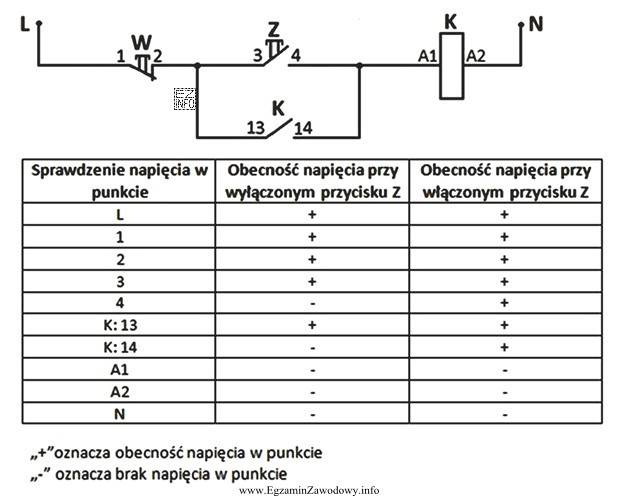

W celu sprawdzenia poprawności montażu układu, którego schemat przedstawiono na rysunku, dokonano sprawdzenia napięcia wskaźnikiem neonowym w poszczególnych punktach obwodu. Na podstawie wyników badań zamieszczonych w tabeli, określ błąd popełniony przy montażu tego układu.
W celu sprawdzenia poprawności montażu układu, któ
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie wyników pomiarów napięcia w poszczególnych punktach obwodu można zauważyć, że napięcie jest obecne w punkcie 4, ale nie ma go w punkcie A1. Oznacza to, że przerwa w obwodzie musi znajdować się na odcinku 4-A1, ponieważ napięcie nie dociera do cewki stycznika K.
