KWALIFIKACJA MEP1 - CZERWIEC 2015



PYTANIE NR 39.

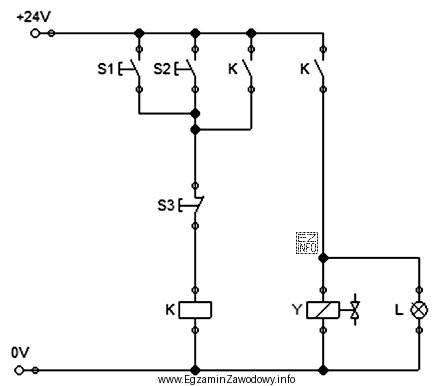

Urządzenie elektryczne uruchamiane jest poprzez przyciśnięcie łącznika S1 lub łącznika S2, a wyłączane przez przyciśnięcie łącznika S3. Lampka L świeci, gdy urządzenie jest uruchomione. Po przyciśnięciu łącznika S1 urządzenie działa, lecz lampka nie świeci. Który element należy naprawić lub wymienić w celu wyeliminowania tej niesprawności?
Urządzenie elektryczne uruchamiane jest poprzez przyciśnięcie łącznika
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Z treści pytania wynika, że urządzenie jest uruchamiane przez łączniki S1 lub S2 i wyłączane przez łącznik S3. Lampka L powinna świecić, gdy urządzenie jest uruchomione. Skoro urządzenie działa po włączeniu łącznika S1, ale lampka L nie świeci, wskazuje to na problem z lampką L, a nie z innymi elementami układu. Cewka Y, łącznik S2 oraz przekaźnik K działają prawidłowo, ponieważ urządzenie jest uruchamiane i działa. Problem z lampką L może być spowodowany jej uszkodzeniem lub problemem w połączeniu elektrycznym do lampki.
