KWALIFIKACJA MTL3 - CZERWIEC 2021



PYTANIE NR 5.

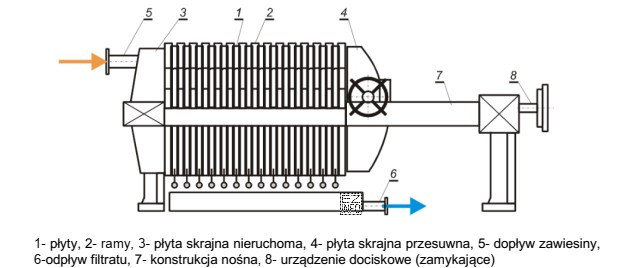

Urządzenie, którego schemat przedstawiono na rysunku to
Ilustracja przedstawia schemat urządzenia przemysłowego, które jest prasą filtracyjną.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Prasa filtracyjna służy do filtracji ciśnieniowej zawiesin i odwadniania osadów, tworząc "placek filtracyjny" między płytami/ramami. Filtr tarczowy ma obracające się tarcze, przesiewacz bębnowy rozdziela ziarnowo na sicie bębnowym, a separator elektrostatyczny rozdziela na sucho w polu elektrycznym.

Pełne wyjaśnienie:

Prasa filtracyjna jest urządzeniem do filtracji ciśnieniowej zawiesin. W praktyce operator rozpoznaje ją po rozwiązaniu konstrukcyjnym polegającym na pracy w cyklu: doprowadzenie zawiesiny, narastanie warstwy osadu na przegrodzie filtracyjnej, a następnie rozładunek osadu (tzw. placka filtracyjnego). Charakterystyczna jest praca z pakietem elementów filtrujących (płyty/ramy) dociskanych mechanicznie lub hydraulicznie oraz prowadzenie filtratu do kolektora odpływowego.

Odpowiedź "prasa filtracyjna" jest właściwa, ponieważ to jedyne z podanych urządzeń przeznaczone typowo do odwadniania osadów poprzez wytworzenie placka filtracyjnego pod ciśnieniem i okresowe otwieranie pakietu filtracyjnego w celu zrzutu osadu.

  • "filtr tarczowy" jest innym typem filtra: zwykle pracuje w sposób ciągły (lub półciągły) i wykorzystuje obracające się tarcze z powierzchnią filtracyjną. Rozpoznawalnym wyróżnikiem jest układ tarcz oraz mechanizm obrotu, a nie pakiet płyt dociskanych do siebie.
  • "przesiewacz bębnowy" nie służy do filtracji przez przegrodę pod ciśnieniem, tylko do klasyfikacji ziarnowej (odsiewu) na perforowanym bębnie/sicie. W procesie dominuje rozdział według wymiaru cząstek, a nie oddzielanie cieczy od zawiesiny przez medium filtracyjne.
  • "separator elektrostatyczny" działa na innej zasadzie fizycznej: wykorzystuje pole elektryczne do rozdziału mieszanin (zwykle suchych) według przewodnictwa/ładunkowania cząstek. Nie tworzy placka filtracyjnego i nie jest typowym urządzeniem do odwadniania szlamów.

Wskazówka egzaminacyjna: gdy w zadaniu masz rozpoznać urządzenie ze schematu, najpierw ustal, czy proces dotyczy separacji ciecz–ciało stałe (filtracja/odwadnianie), rozdziału ziarnowego (przesiewanie), czy separacji suchej (np. elektrostatycznej). Dopiero potem porównuj detale konstrukcyjne.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest prasa filtracyjna i do czego służy?
Prasa filtracyjna to urządzenie do filtracji ciśnieniowej zawiesin, stosowane do odwadniania osadów i szlamów. Ciecz (filtrat) przechodzi przez przegrodę filtracyjną, a na niej gromadzi się osad tworzący placek filtracyjny, który po zakończeniu cyklu jest zrzucany.
Jakie elementy najczęściej wyróżniają prasę filtracyjną na schemacie?
Najczęściej rozpoznasz: pakiet płyt/ram filtracyjnych, mechanizm docisku (śruba lub hydraulika), kolektor doprowadzenia zawiesiny oraz odpływu filtratu. Typowa jest też praca cykliczna: zamknięcie, filtracja, ewentualne przedmuchy, otwarcie i zrzut placka.
Jaka jest różnica między prasą filtracyjną a filtrem tarczowym?
Prasa filtracyjna zwykle pracuje cyklicznie i tworzy placek między płytami, a docisk zapewnia szczelność komór. Filtr tarczowy ma obracające się tarcze i często pracuje bardziej ciągle; osad jest zdejmowany z powierzchni tarcz, a konstrukcja jest inna niż pakiet płyt.
Dlaczego przesiewacz bębnowy nie jest urządzeniem do filtracji ciśnieniowej?
Przesiewacz bębnowy rozdziela materiał głównie według wymiaru ziaren na sicie bębnowym (perforacji), a nie przez przegrodę filtracyjną pod ciśnieniem. W przesiewaniu nie powstaje typowy "placek filtracyjny", a ciecz nie jest oddzielana w taki sposób jak w prasie.
Kiedy w przemyśle metalurgicznym stosuje się prasy filtracyjne?
Stosuje się je m.in. do odwadniania szlamów z układów odpylania mokrego, oczyszczania ścieków przemysłowych, odwadniania osadów po procesach ługowania lub flotacji oraz wszędzie tam, gdzie potrzebne jest uzyskanie suchego (lub półsuchego) osadu i klarownego filtratu.
Co oznacza pojęcie "placek filtracyjny" w pracy prasy?
"Placek filtracyjny" to warstwa osadu, która narasta na przegrodzie filtracyjnej podczas filtracji. Z czasem zwiększa opór przepływu, dlatego cykl dobiega końca, gdy osiągnie się wymaganą suchość/masę osadu lub spadnie wydajność. Po otwarciu prasy placek jest usuwany.
Jakie są typowe błędy na egzaminie przy rozpoznawaniu prasy filtracyjnej?
Częsty błąd to wybór "filtr tarczowy", bo oba urządzenia kojarzą się z filtracją. Pomaga sprawdzenie, czy schemat sugeruje pakiet płyt dociskanych (prasa) czy zespół tarcz i napęd obrotu (filtr tarczowy). Innym błędem jest mylenie przesiewania z filtracją.
Czy separator elektrostatyczny może zastąpić prasę filtracyjną?
Nie w typowym zastosowaniu. Separator elektrostatyczny rozdziela zwykle materiały suche w polu elektrycznym (np. według przewodnictwa), a prasa filtracyjna oddziela ciecz od zawiesiny przez przegrodę filtracyjną. To różne zjawiska fizyczne i różne miejsca w technologii.
Jak podejść do pytania "urządzenie na rysunku" bez zgadywania?
Najpierw określ, jaki proces pokazuje schemat: filtracja/odwadnianie, przesiewanie, czy separacja sucha. Potem szukaj wyróżników: pakiet płyt i docisk (prasa), obracające się tarcze (filtr tarczowy), perforowany bęben (przesiewacz), elektrody i strefy pola (separator).
Jakie słowa-klucze w opisie procesu pasują do prasy filtracyjnej?
Najczęściej pojawiają się: filtracja ciśnieniowa, odwadnianie osadu, komory filtracyjne, płyty filtracyjne, filtrat, placek filtracyjny, cykl zamykania i otwierania. Takie określenia wskazują na prasę, a nie na przesiewanie czy separację elektrostatyczną.
info

Około 48% zdających odpowiada poprawnie na to pytanie. trudne

Według specjalistów z branży: "Prasa filtracyjna służy do filtracji ciśnieniowej zawiesin i odwadniania osadów, tworząc "placek filtracyjny" między płytami/ramami."

Materiały:

  • Podręczniki/kompendia z zakresu przeróbki mechanicznej i separacji faz (filtracja, sedymentacja, klasyfikacja)
  • Instrukcje DTR prasy filtracyjnej stosowanej w zakładzie (schematy, przekroje, nazewnictwo części)
  • Materiały producentów urządzeń filtracyjnych (karty katalogowe: budowa, zasada działania, zastosowania)
