KWALIFIKACJA GIW5 - CZERWIEC 2016



PYTANIE NR 37.

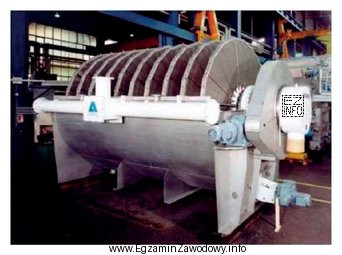

Które urządzenie służące do oczyszczania wód przedstawiono na rysunku?
Ilustracja przedstawia urządzenie przemysłowe, które jest filtrem tarczowym używanym do oczyszczania wód.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Poprawna jest odpowiedź "Filtr tarczowy", bo urządzenie tego typu rozpoznaje się po zespole tarcz filtracyjnych pracujących zwykle w układzie obrotowym. Prasa filtracyjna ma płyty/ramy w pakiecie, wirówka wykorzystuje ruch wirowy, a odwadniacz śrubowy ma charakterystyczny transporter ślimakowy.

Pełne wyjaśnienie:

Odpowiedź "Filtr tarczowy" jest właściwa, gdy na rysunku widać charakterystyczny zespół tarcz filtracyjnych (kilka/kilkanaście tarcz) osadzonych na wspólnym wale, często w układzie obrotowym. Filtry tarczowe są typowymi urządzeniami do filtracji i odwadniania zawiesin oraz do odzysku wody technologicznej, dlatego mogą być przedstawiane jako urządzenia do "oczyszczania wód" w ujęciu procesowym.

Dlaczego pozostałe odpowiedzi nie pasują do takiego rysunku:

  • "Prasę filtracyjną" rozpoznaje się zwykle po pakiecie płyt (płyty/ramy) ściskanych w prasie. Jej bryła jest inna: urządzenie jest najczęściej wydłużone, z widoczną belką, płytami i układem docisku.
  • "Wirówkę bezsitową" identyfikuje się po bębnie wirującym (często cylindryczno-stożkowym) i obudowie typowej dla maszyn wirujących. Zasada działania opiera się na sile odśrodkowej, a nie na przegrodzie filtracyjnej w postaci tarcz.
  • "Odwadniacz śrubowy" (ślimakowy) ma charakterystyczny ślimak/śrubę transportującą i zwykle długi, rurowy lub korytowy korpus. Jego wygląd jest bliższy przenośnikowi ślimakowemu niż zestawowi tarcz.

W zadaniach egzaminacyjnych kluczowe jest, aby nie kierować się wyłącznie tym, że każde z urządzeń "usuwa wodę", lecz porównać cechy konstrukcyjne widoczne na rysunku (tarcze vs płyty vs bęben wirujący vs ślimak). To pozwala jednoznacznie wskazać właściwy typ aparatu.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest filtr tarczowy i do czego służy?
Filtr tarczowy to urządzenie do filtracji i odwadniania zawiesin, w którym medium filtracyjne jest zamocowane na obracających się tarczach. Stosuje się go m.in. do oddzielania fazy stałej od cieczy i do odzysku wody technologicznej w procesach przeróbczych.
Jak rozpoznać filtr tarczowy na rysunku technicznym?
Najczęściej widać kilka tarcz umieszczonych na wspólnym wale oraz obudowę/kadź, w której tarcze pracują. Kluczowa cecha to właśnie "pakiet tarcz", a nie płyty ściskane (jak w prasie) ani bęben wirujący (jak w wirówce).
Dlaczego filtr tarczowy myli się z prasą filtracyjną?
Oba urządzenia służą do oddzielania cieczy od części stałej, więc łatwo uruchamia się skojarzenie "filtr = prasa". Różnica jest konstrukcyjna: prasa ma płyty/ramy ściskane dociskiem, a filtr tarczowy ma tarcze pracujące zwykle w ruchu obrotowym.
Co odróżnia wirówkę bezsitową od filtra tarczowego?
Wirówka wykorzystuje siłę odśrodkową i element wirujący (bęben), a separacja zachodzi dzięki różnicy gęstości i przyspieszeniu odśrodkowemu. Filtr tarczowy działa przez filtrację na przegrodzie (medium filtracyjne na tarczach), a nie przez wirowanie.
Jakie elementy ma typowy odwadniacz śrubowy?
Odwadniacz śrubowy ma przede wszystkim ślimak (śrubę) transportujący materiał w korpusie oraz strefę, w której następuje odsączanie/wyciskanie cieczy. Na rysunkach jest zwykle "długi" i przypomina przenośnik ślimakowy, a nie urządzenie z tarczami.
Kiedy w przeróbce kopalin stosuje się urządzenia filtracyjne?
Stosuje się je, gdy trzeba odwodnić produkt (np. koncentrat lub odpady) albo odzyskać wodę do obiegu technologicznego. Dobór zależy od uziarnienia, charakteru szlamu, wymaganej wilgotności końcowej i oczekiwanej wydajności układu.
Dlaczego w pytaniach egzaminacyjnych ważne jest rozpoznawanie urządzeń po budowie?
Na stanowisku pracy operator często identyfikuje aparaty po wyglądzie i cechach konstrukcyjnych, a nie po pełnej nazwie z dokumentacji. W zadaniach z rysunkiem liczą się detale: tarcze, płyty, bęben wirujący, ślimak, kształt obudowy i rozmieszczenie zespołów.
Jakie są typowe błędy przy rozpoznawaniu filtra tarczowego?
Najczęstsze pomyłki to wybór prasy filtracyjnej "bo też filtruje", wskazanie wirówki "bo odwadnia", lub pomijanie szczegółów rysunku. Pomaga zasada: tarcze = filtr tarczowy, pakiet płyt = prasa, bęben = wirówka, ślimak = odwadniacz śrubowy.
Czy filtr tarczowy służy do oczyszczania wód czy do odwadniania szlamów?
W praktyce oba określenia mogą się pojawić, bo filtr tarczowy oczyszcza ciecz przez oddzielenie od niej cząstek stałych, a jednocześnie odwadnia osad/szlam. W zakładach przeróbczych często mówi się o odzysku wody technologicznej i odwadnianiu produktu.
Jak przygotować się do zadań z rysunkami urządzeń przeróbczych?
Ćwicz rozpoznawanie aparatów na zdjęciach i schematach: filtry, prasy, wirówki, odwadniacze. Zrób własną "ściągę cech": element rozpoznawczy + funkcja + typowe zastosowanie. Na egzaminie najpierw szukaj cechy kluczowej (tarcze/płyty/bęben/ślimak).
info

Około 45% zdających odpowiada poprawnie na to pytanie. trudne

Według specjalistów z branży: "Poprawna jest odpowiedź "Filtr tarczowy", bo urządzenie tego typu rozpoznaje się po zespole tarcz filtracyjnych pracujących zwykle w układzie obrotowym."

Źródła:

  • Wills' Mineral Processing Technology: An Introduction to the Practical Aspects of Ore Treatment and Mineral Recovery, rozdziały dotyczące odwadniania i filtracji (filtry tarczowe, prasy filtracyjne), wydanie książkowe – do weryfikacji w bibliotece/księgarni
  • SME Mineral Processing and Extractive Metallurgy Handbook, sekcje dotyczące solid-liquid separation (filtration, centrifugation) – opis różnic między filtrami, prasami i wirówkami

Materiały:

  • Podręczniki i skrypty do przeróbki mechanicznej kopalin (działy: odwadnianie, filtracja, oczyszczanie wód)
  • Instrukcje ruchowe/DTR urządzeń filtracyjnych stosowanych w zakładzie (filtry tarczowe, prasy filtracyjne)
  • Schematy technologiczne węzłów odwadniania wraz z opisem aparatury
