KWALIFIKACJA MEC3 + MEC5 + MEC8 + MEC9 - CZERWIEC 2009

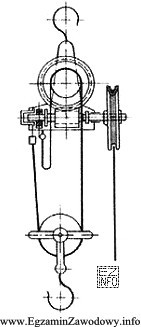

Poprawna odpowiedź to "wciągnik łańcuchowy", czyli urządzenie transportu bliskiego służące do podnoszenia (a czasem także krótkotrwałego przemieszczania) ładunków z użyciem łańcucha nośnego oraz zespołu zaczepowego (najczęściej hak z zabezpieczeniem). Na rysunkach i fotografiach wciągnik łańcuchowy zwykle rozpoznaje się po charakterystycznym korpusie mechanizmu oraz widocznym odcinku łańcucha podnoszenia.

Pozostałe odpowiedzi są nieprawidłowe, bo odnoszą się do urządzeń o innej budowie i zasadzie działania:

• "Wodzarka linowa" (urządzenie linowe) jest kojarzona z pracą na linie, często z innym układem prowadzenia i elementami typowymi dla rozwiązań linowych. Jeżeli na ilustracji dominującym elementem jest łańcuch, a nie lina, wybór tej opcji jest błędem wynikającym z mylenia technologii cięgna.
• "Dźwignik śrubowy" podnosi ładunek przez wysuw śruby (mechanizm śrubowy), a nie przez podwieszenie ładunku na haku z łańcuchem. Typowo ma podstawę i kolumnę/śrubę, a jego zastosowanie jest inne (np. podnoszenie pojazdu), więc nie pasuje do urządzenia dźwignicowego z cięgnem.
• "Żuraw obrotowy" rozpoznaje się po wysięgniku i konstrukcji umożliwiającej obrót (kolumna, wysięgnik, często wózek). To większy układ konstrukcyjny, a nie kompaktowy mechanizm podnoszenia oparty o łańcuch.

Wskazówka egzaminacyjna: przy pytaniach "co przedstawia rysunek" warto najpierw zidentyfikować zasadę działania (łańcuch vs lina vs śruba) oraz geometrię konstrukcji (korpus wciągnika vs wysięgnik żurawia). Dopiero potem dopasować nazwę urządzenia.
