KWALIFIKACJA ELM5 - STYCZEŃ 2020

PYTANIE NR 39.
Uszkodzeniu uległ triak BT138 o parametrach: IT(RMS) = 12 A, IGT = 15 mA, VDRM = 500 V, VRRM = 800 V sterujący grzałką o mocy 1 300 W i UN = 110 V. Triakiem o którym oznaczeniu można zastąpić uszkodzony triak BT138?

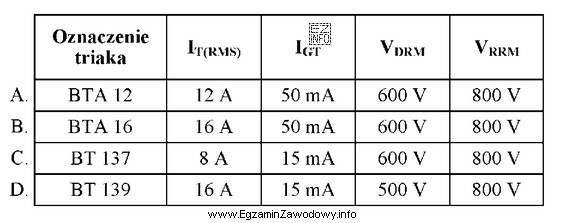

Ilustracja przedstawia tabelę z danymi dotyczącymi triaków, które mogą być używane w kontekście egzaminu zawodowego dla
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Aby dobrać zamiennik, oblicz prąd grzałki: I=P/U=1300/110≈11,82 A. Triak musi mieć IT(RMS) co najmniej taki prąd (lepiej z zapasem), a także zgodny prąd wyzwalania bramki IGT=15 mA oraz zgodne napięcia VDRM/VRRM. Spośród opcji te warunki spełnia BT139.

Pełne wyjaśnienie:

W doborze zamiennika triaka nie wystarczy patrzeć tylko na "moc" lub na jeden parametr. Należy sprawdzić, czy element:

  • przeniesie prąd obciążenia (parametr IT(RMS)),
  • da się poprawnie wysterować z istniejącego układu (parametr IGT),
  • wytrzyma wymagane napięcia blokowania w obu kierunkach (parametry VDRM i VRRM).

Krok 1 – obliczenie prądu obciążenia. Grzałka jest odbiornikiem w przybliżeniu rezystancyjnym, więc można przyjąć zależność I≈P/U. Dla P=1300 W oraz UN=110 V otrzymujemy:

I = 1300 / 110 ≈ 11,82 A.

To oznacza, że triak powinien mieć IT(RMS) nie mniejsze niż ok. 11,82 A. W praktyce dobiera się element z zapasem, bo triak nagrzewa się, a warunki chłodzenia i przeciążenia chwilowe mogą pogarszać sytuację.

Krok 2 – wymagania sterowania bramką. Oryginalny BT138 ma IGT=15 mA. Jeśli wybierzesz triak o większym IGT (np. 50 mA), istnieje ryzyko, że układ sterujący (optoelement, mikrokontroler przez rezystor, driver) nie dostarczy wystarczającego prądu bramki i element nie będzie się poprawnie załączał.

Krok 3 – napięcia blokowania. Ponieważ triak pracuje w układach AC i może być narażony na przepięcia, ważne jest, aby VDRM oraz VRRM były co najmniej takie jak w elemencie oryginalnym.

Ocena odpowiedzi:

  • A (BTA12) – IT(RMS)=12 A jest blisko wymaganego prądu, ale IGT=50 mA jest wyraźnie większy od 15 mA, więc sterowanie może być niewystarczające; dodatkowo VDRM=600 V nie kompensuje problemu z bramką.
  • B (BTA16) – prąd 16 A daje zapas, jednak IGT=50 mA nadal może uniemożliwić poprawne wyzwalanie w istniejącym układzie.
  • C (BT137) – IGT=15 mA jest zgodny, ale IT(RMS)=8 A jest za mały wobec ok. 11,82 A; taki dobór grozi przegrzewaniem i kolejnym uszkodzeniem.
  • D (BT139) – IT(RMS)=16 A zapewnia bezpieczny zapas względem 11,82 A, IGT=15 mA jest zgodny z wymaganiami sterowania, a VDRM=500 V i VRRM=800 V odpowiadają parametrom oryginału.

Z tego powodu poprawnym zamiennikiem jest BT139.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Użyj zależności I≈P/U (dla grzałki jako odbiornika rezystancyjnego). Dla 1300 W i 110 V: I=1300/110≈11,82 A. Ten wynik porównujesz później z parametrem triaka IT(RMS), pamiętając o zapasie bezpieczeństwa.
IT(RMS) to maksymalny dopuszczalny prąd skuteczny przewodzenia. Musi być co najmniej równy prądowi obciążenia, bo w przeciwnym razie triak będzie się przegrzewał i może ulec uszkodzeniu. W doborze zamiennika zwykle wybiera się element o IT(RMS) większym od obliczonego.
IGT to prąd wyzwalania bramki, czyli minimalny prąd potrzebny do załączenia triaka. Jeśli zamiennik ma znacznie większy IGT, układ sterujący może nie dać rady dostarczyć takiego prądu i triak nie będzie się włączał pewnie (lub wcale), mimo że IT(RMS) jest wystarczające.
Bo triak musi jednocześnie spełniać warunki przewodzenia i sterowania. Element z dużym IT(RMS) może mieć zbyt duże IGT i wtedy sterownik nie wyzwoli bramki. Trzeba też sprawdzić VDRM i VRRM, aby uniknąć przebicia przy napięciach sieciowych i przepięciach.
Najczęściej porównuje się VDRM (maksymalne powtarzalne napięcie w stanie zatkania) oraz VRRM (maksymalne powtarzalne napięcie wsteczne). Zamiennik powinien mieć wartości co najmniej takie jak element oryginalny, aby zachować odporność na napięcie robocze i zakłócenia.
Wyższe VDRM może dawać większy margines na przepięcia, ale nie rozwiązuje problemu sterowania. Jeśli zamiennik ma np. dużo większe IGT, może nie zadziałać w istniejącym układzie. Dobry zamiennik musi spełniać jednocześnie IT(RMS), IGT oraz VDRM/VRRM.
Napięcie znamionowe obciążenia jest potrzebne do obliczenia prądu: I=P/U. To, że wartość jest nietypowa dla instalacji domowej, nie zmienia metodyki: zawsze liczysz prąd dla podanego napięcia pracy grzałki. Dopiero z tego wyniku oceniasz, czy IT(RMS) triaka jest wystarczające.
Najczęściej: (1) wybór tylko po IT(RMS) bez sprawdzenia IGT, (2) pominięcie porównania VDRM/VRRM, (3) brak obliczenia prądu obciążenia z P i U, (4) dobór "na zapas" prądowy, ale z niepasującym sterowaniem bramki.
Najbardziej bezpośrednio mówi o tym IGT, czyli wymagany prąd wyzwalania bramki. Jeśli sterownik (np. przez rezystor, transoptor) jest zaprojektowany na mały prąd bramki, a zamiennik wymaga większego IGT, to układ może nie zapewnić poprawnego załączania w całym zakresie warunków pracy.
Ćwicz schemat postępowania: (1) policz prąd/napięcie/straty dla obciążenia, (2) porównaj parametry graniczne elementu (IT(RMS), VDRM, VRRM), (3) sprawdź parametry sterowania (IGT), (4) wybierz zamiennik z zapasem i bez zmian w wymaganiach sterownika.
info

Statystycznie 34% uczniów zna prawidłową odpowiedź. bardzo trudne

Według specjalistów z branży: "Aby dobrać zamiennik, oblicz prąd grzałki: I=P/U=1300/110≈11,82 A."

Materiały:

  • Noty katalogowe (datasheet) triaków BT137/BT138/BT139 oraz ich zamienników (sekcje: Absolute Maximum Ratings, Gate Trigger Characteristics)
  • Podręczniki/rozdziały z elektroniki o elementach tyrystorowych (tyrystor, triak, diak) i sterowaniu fazowym
  • Zbiory zadań egzaminacyjnych z doboru elementów półprzewodnikowych na podstawie parametrów
