KWALIFIKACJA ELE2 - STYCZEŃ 2017



PYTANIE NR 34.

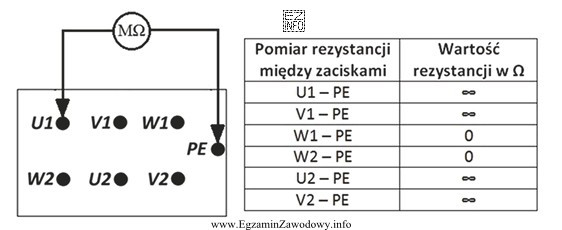

W celu sprawdzenia stanu izolacji silnika elektrycznego trójfazowego wykonano pomiary jego rezystancji izolacji przy odłączonym obwodzie zasilającym według przedstawionego na rysunku schematu. Na podstawie wyników pomiarów zamieszczonych w tabeli określ stan techniczny poszczególnych uzwojeń tego silnika.
W celu sprawdzenia stanu izolacji silnika elektrycznego trójfazowego wykonano
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Rezystancja izolacji powinna być bardzo wysoka (w praktyce traktowana jako nieskończoność) dla sprawnych uzwojeń silnika elektrycznego. W tabeli wyniki pomiarów dla U1 - PE i V1 - PE są nieskończone, co wskazuje na to, że izolacja uzwojeń U1 - U2 i V1 - V2 jest sprawna. Jednak dla W1 - PE rezystancja wynosi 0 Ω, co oznacza, że izolacja uzwojenia W1 - W2 jest uszkodzona, ponieważ występuje bezpośrednie połączenie (zwarcie) z ziemią (PE).
