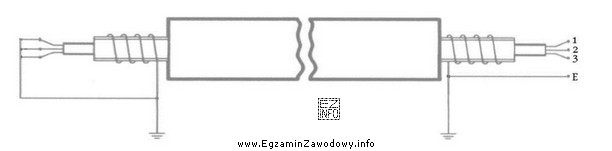

W przedstawionym układzie zastosowano metodę pomiarową pętli do wyznaczania rezystancji pojedynczej żyły długiego przewodu/kabla. Na odległym końcu przewodu wykonano zwarcie żył (oraz ekranu), dzięki czemu po przyłożeniu miernika na końcu dostępnym powstaje zamknięty obwód prądowy.
Gdy wykonasz pomiar między punktami 1 i 2, prąd pomiarowy popłynie: punkt 1 → żyła 1 → zwarcie na drugim końcu → żyła 2 → punkt 2. Oznacza to, że miernik widzi sumę rezystancji dwóch żył połączonych szeregowo:
Rpom = R1 + R2
W typowym zadaniu przyjmuje się, że żyły są identyczne (ten sam materiał, przekrój i długość), więc R1 = R2 = R. Wtedy:
Rpom = 2R, a zatem R = Rpom/2. Stąd poprawna procedura to "pomiar między 1 i 2 i wynik podzielić przez 2".
Dlaczego pozostałe odpowiedzi są niepoprawne? Pomiar z wykorzystaniem ekranu E nie spełnia założenia "dwie identyczne żyły", ponieważ ekran (oplot/folia) ma inną konstrukcję i zwykle inną rezystancję niż żyła robocza. W efekcie wynik nie odpowiadałby prostemu 2R i dzielenie przez 2 dawałoby wartość zafałszowaną. Z kolei sam wybór "2" (bez dzielenia przez 2) oznaczałby pomylenie wyniku pętli z rezystancją pojedynczej żyły.
Wskazówka egzaminacyjna: jeśli na jednym końcu widzisz zwarcie żył, a na drugim mierzysz między dwiema żyłami, to prawie zawsze jest to pętla: wynik obejmuje dwie rezystancje i często trzeba go przeliczyć (np. podzielić przez 2 dla żył identycznych).
