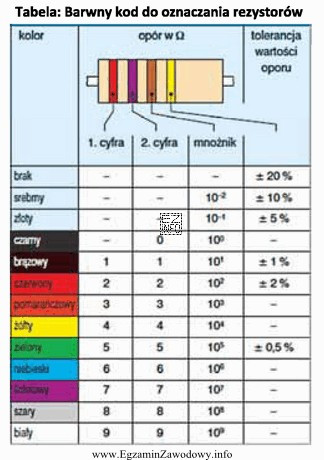

W kodzie barwnym rezystorów (wariant 4‑paskowy) odczyt przebiega następująco:
- 1. pasek: pierwsza cyfra znacząca,
- 2. pasek: druga cyfra znacząca,
- 3. pasek: mnożnik (potęga 10),
- 4. pasek: tolerancja.
Dla sekwencji żółty, fioletowy, czerwony, złoty:
- żółty oznacza cyfrę 4,
- fioletowy oznacza cyfrę 7,
- czerwony jako mnożnik oznacza 102 (czyli 100),
- złoty jako tolerancja oznacza ±5%.
Najpierw tworzymy liczbę z dwóch cyfr: 47. Następnie stosujemy mnożnik: 47 × 102 = 47 × 100 = 4700 Ω. Po zamianie jednostek otrzymujemy 4,7 kΩ (bo 1000 Ω = 1 kΩ). Tolerancja pozostaje taka, jak wskazuje ostatni pasek: ±5%.
Dlaczego pozostałe odpowiedzi są błędne?
- 44 kΩ ±5% nie pasuje do drugiej cyfry: fioletowy to 7, a nie 4.
- 47 kΩ ±5% odpowiadałoby mnożnikowi 103 (pomarańczowy), a nie 102 (czerwony). To typowa pomyłka rzędu wielkości.
- 470 Ω ±0,1 ma zły mnożnik (musiałby być 101 lub 100, zależnie od zapisu) i niezgodną tolerancję (złoty oznacza ±5%, a nie 0,1%).
Wskazówka egzaminacyjna: pasek złoty (lub srebrny) jest zwykle paskiem tolerancji i znajduje się na końcu, co pomaga ustalić kierunek odczytu.
