KWALIFIKACJA ELM4 - CZERWIEC 2022



PYTANIE NR 24.

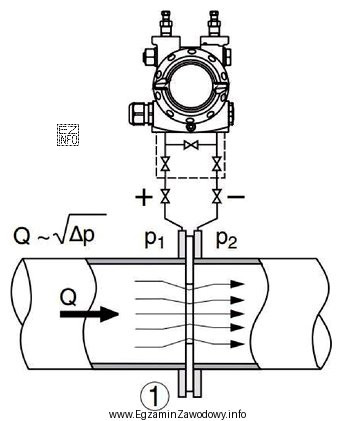

W dokumentacji technicznej przetwornika różnicy ciśnień, zobrazowano jeden z jego wariantów pracy w instalacji automatyki. Rysunek przetwornika przedstawia układ do bezpośredniego pomiaru
W dokumentacji technicznej przetwornika różnicy ciśnień, zobrazowano jeden
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na przedstawionym rysunku widzimy przetwornik różnicy ciśnień zainstalowany w rurociągu, gdzie mierzy różnicę ciśnień (Δp) między dwoma punktami (P1 i P2). Różnica ciśnień jest proporcjonalna do kwadratu prędkości przepływu cieczy, co pozwala na obliczenie strumienia objętościowego cieczy (Q). Przetwornik ten nie jest używany do pomiaru temperatury, lepkości ani gęstości cieczy, co eliminuje pozostałe odpowiedzi.
