KWALIFIKACJA ELE2 - CZERWIEC 2010



PYTANIE NR 44.

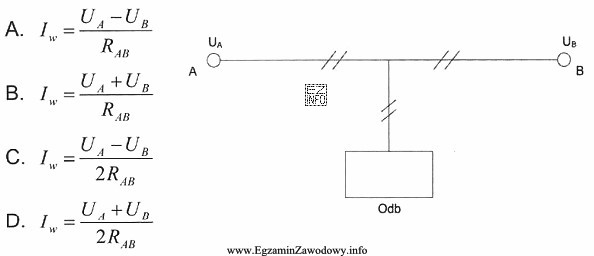

W dwustronnie zasilanym torze prądu stałego między punktami zasilania A i B płynie prąd wyrównawczy. Rezystancja jednej żyły przewodu między punktami A i B wynosi Rab. Według którego wzoru należy obliczyć wartość prądu wyrównawczego?
W dwustronnie zasilanym torze prądu stałego między
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wzór na prąd wyrównawczy (Iw) w obwodzie dwustronnie zasilanym, gdzie występuje różnica potencjałów między punktami A i B, jest oparty na prawie Ohma I = U/R. W przypadku dwóch równoległych gałęzi zasilanych z dwóch różnych źródeł, prąd wyrównawczy będzie wynikał z różnicy potencjałów podzielonej przez sumę rezystancji obu gałęzi (które są takie same i wynoszą RAB). Wzór C jest poprawny, ponieważ uwzględnia podział różnicy potencjałów przez podwojoną rezystancję jednej gałęzi (2RAB), co odpowiada sumie rezystancji obu gałęzi w obwodzie.
