KWALIFIKACJA ELM3 - CZERWIEC 2019



PYTANIE NR 23.

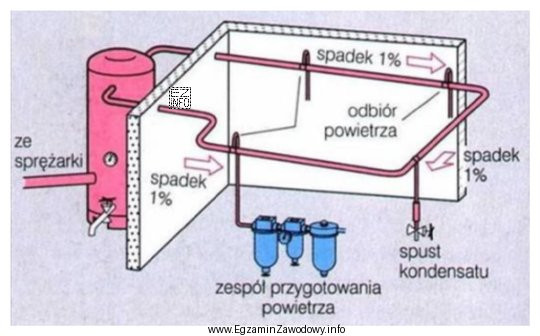

W instalacji pneumatycznej przedstawionej na rysunku przewód główny, do którego podłącza się m.in. kolejne układy sterowania pneumatycznego zainstalowany, jest ze spadkiem 1% w celu
W instalacji pneumatycznej przedstawionej na rysunku przewód główny,
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W instalacjach pneumatycznych spadek przewodu głównego jest stosowany, aby umożliwić spływ kondensatu do punktów zbierania i odprowadzenia. Kondensat, czyli skroplona woda, która może powstać w wyniku kondensacji pary wodnej zawartej w sprężonym powietrzu, musi być usuwany z systemu, aby nie powodować korozji i nie zanieczyszczać elementów pneumatycznych. Spadek przewodu ułatwia grawitacyjne odprowadzanie skroplin do miejsc, gdzie mogą być one bezpiecznie usunięte, takich jak zespół przygotowania powietrza ze spustem kondensatu.
