KWALIFIKACJA ELE2 - CZERWIEC 2020

PYTANIE NR 32.
W jakiej kolejności należy włączać styczniki w układzie przedstawionym na schemacie, aby przeprowadzić prawidłowy rozruch silnika, przy zamkniętym wyłączniku Q1?

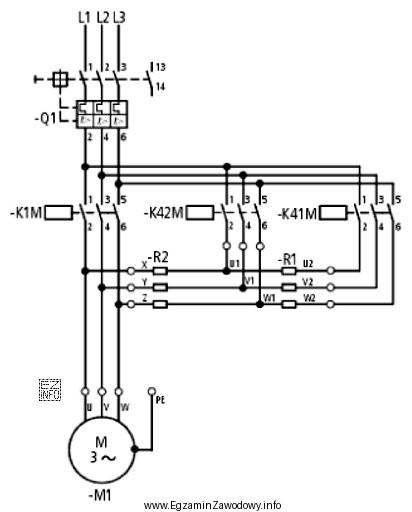

Ilustracja przedstawia schemat elektryczny związany z uruchomieniem silnika trójfazowego.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Prawidłowa sekwencja załączania styczników w rozruchu wynika bezpośrednio ze schematu sterowania i musi uwzględniać zwłokę czasową oraz blokady, aby uniknąć stanów kolizyjnych w torach mocy. Włączenie K41M, potem K42M, a następnie K1M realizuje rozruch zgodny z logiką układu przy zamkniętym Q1.

Pełne wyjaśnienie:

W układach rozruchu silnika sterowanych stycznikami kluczowe jest zachowanie właściwej kolejności w czasie oraz spełnienie warunków przejścia między etapami. Schemat sterowania (przy założeniu, że wyłącznik Q1 jest zamknięty) narzuca, które styczniki mogą być załączone najpierw, a które dopiero po upływie zwłoki lub po zadziałaniu określonych styków pomocniczych.

Odpowiedź "W odstępach czasu kolejno: K41M, K42M, K1M" jest poprawna, ponieważ odpowiada wymaganemu przebiegowi rozruchu w tym konkretnym układzie: najpierw aktywowane są elementy przygotowujące stan początkowy i ograniczające warunki rozruchu, następnie realizowane jest przejście po czasie, a na końcu dołączany jest stycznik, który zgodnie ze schematem powinien zadziałać dopiero po spełnieniu wcześniejszych zależności. Taka sekwencja minimalizuje ryzyko niepożądanych stanów w obwodzie mocy (np. jednoczesnego załączenia torów, które w danym układzie nie mogą współpracować).

Odpowiedź "W odstępach czasu kolejno: K1M, K42M, K41M" jest nieprawidłowa, bo proponuje inne następstwo działań niż wynikające ze schematu, przez co może omijać wymagane warunki blokad i doprowadzić do niewłaściwego przebiegu rozruchu.

Odpowiedzi opisujące załączenie dwóch styczników jednocześnie i późniejsze przełączanie ("Najpierw K1M i K42M, następnie wyłączyć K42M, a włączyć K41M" oraz analogiczna z K41M/K42M) są typową pułapką: w niektórych układach takie przełączenie występuje, ale nie zawsze w tej konfiguracji i nie zawsze przy tych oznaczeniach. Jeżeli schemat wymaga sekwencji z odstępami czasu i określonego porządku zadziałania, to jednoczesne włączenie wskazanych styczników może naruszać logikę sterowania lub blokady.

Na egzaminie warto stosować zasadę: najpierw odczytaj, który stycznik jest inicjowany przy starcie, następnie sprawdź, co uruchamia przekaźnik czasowy i jakie styki pomocnicze zezwalają na kolejny krok. Dopiero na tej podstawie wybierz sekwencję czasową.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Oznacza to, że styczniki nie są załączane jednocześnie, tylko po sobie z określoną zwłoką (np. z przekaźnika czasowego lub z warunku stykowego). W praktyce odstęp zapewnia stabilizację stanu układu i uniknięcie kolizji w torze mocy.
Kolejność decyduje o tym, jakie połączenia powstaną w obwodzie mocy i czy zadziałają blokady. Błędna sekwencja może spowodować nieprawidłowy rozruch, zadziałanie zabezpieczeń, a w skrajnym przypadku stan niebezpieczny (np. niepożądane zwarcie między torami).
To informacja, że zasilanie (lub dopuszczenie zasilania w obwodzie) jest włączone i układ może realizować rozruch. Dzięki temu analizujesz schemat w stanie gotowości do pracy, a nie w stanie odłączonym, gdzie część elementów sterowania byłaby beznapięciowa.
Najpierw znajdź element inicjujący start i styki, które podają zasilanie na cewkę pierwszego stycznika. Potem sprawdź, jakie styki pomocnicze lub przekaźnik czasowy umożliwiają kolejny krok. Na końcu ustal, który stycznik jest dozwolony dopiero po spełnieniu wcześniejszych warunków.
Nie powinno się. Oznaczenia mogą sugerować hierarchię, ale nie gwarantują funkcji (np. "główny", "przełączający"). Na egzaminie liczy się logika wynikająca ze schematu: połączenia styków, blokady i elementy czasowe, a nie intuicja co do nazwy.
Spotyka się blokady elektryczne (styki NC/NO w obwodzie cewek) oraz mechaniczne między stycznikami. Ich celem jest uniemożliwienie załączenia niedozwolonych kombinacji. W zadaniach egzaminacyjnych blokady często wyjaśniają, dlaczego pewne odpowiedzi "z jednoczesnym załączeniem" są błędne.
Bo pasują do ogólnego skojarzenia z rozruchem przełączanym, ale nie zawsze odpowiadają konkretnej realizacji schematu. Różne układy mają różne warunki czasowe, styki pomocnicze i kolejność dopuszczeń. Bez sprawdzenia logiki na schemacie łatwo wybrać wariant "z pamięci", a nie poprawny.
Gdy trzeba ograniczyć prąd rozruchowy lub obciążenie mechaniczne, a następnie przejść do normalnej pracy. Etapowanie realizuje się zwykle przez styczniki i element czasowy (przekaźnik), co wymusza kolejność i odstępy czasowe podobne do sprawdzanych w tym typie pytania.
Typowe objawy to: brak rozruchu, natychmiastowe zadziałanie zabezpieczeń, "klekotanie" styczników (zaniki podtrzymania), nagrzewanie elementów lub nieosiąganie prędkości. W diagnostyce sprawdza się, czy sygnały sterujące i styki pomocnicze realizują oczekiwaną sekwencję.
Ćwicz czytanie schematów: wyznaczaj tor zasilania cewek, identyfikuj styki podtrzymania, blokady oraz elementy czasowe. Dobrą metodą jest rysowanie "kroków" rozruchu (stan po stanie) i sprawdzanie, które cewki mają wtedy zasilanie i dlaczego.
