Silnik indukcyjny pierścieniowy umożliwia kształtowanie warunków rozruchu przez odpowiednie łączenie obwodu wirnika (pierścienie ślizgowe) oraz obwodu stojana. W praktyce układ rozruchowy jest tak projektowany, aby w chwili startu:
- nie dopuścić do nadmiernego prądu rozruchowego,
- uzyskać wyższy moment rozruchowy niż w typowym silniku klatkowym,
- zapewnić bezpieczną sekwencję przełączania (blokady, brak zwarć, brak niepożądanych stanów przejściowych).

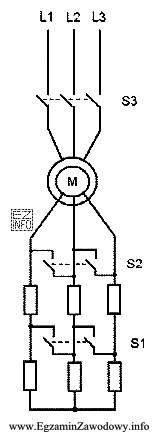

Dlatego poprawna kolejność w danym zadaniu to: "S3, następnie S1 i S2." Oznacza to, że najpierw wykonywany jest krok przygotowujący tor rozruchowy (wynikający z funkcji przypisanej na rysunku do S3), a dopiero potem załączane są styczniki odpowiedzialne za właściwe zasilenie/konfigurację układu pracy (S1 i S2). W wielu rozwiązaniach S1 i S2 mogą być przewidziane do załączenia w tym samym etapie, jeżeli schemat oraz blokady elektryczne i mechaniczne to dopuszczają.
Dlaczego pozostałe odpowiedzi są nieprawidłowe w kontekście pokazanego układu?
- "S3, następnie S2 i S1." – wskazuje inną kolejność drugiego etapu niż wymagana. Jeśli na schemacie S1 i S2 mają być załączane razem (lub w konkretnej kolejności ze względu na blokady), zamiana może oznaczać wejście w stan przejściowy niezgodny z logiką układu.
- "S1, następnie S3 i S2." – rozpoczyna od załączenia stycznika, który w danym schemacie nie jest pierwszym krokiem rozruchu. Taka sekwencja może powodować rozruch w niewłaściwej konfiguracji toru mocy (np. bez przygotowania obwodu rozruchowego), co jest typowym błędem wynikającym z przyzwyczajenia do innych rozwiązań.
- "S1, następnie S2 i S3." – sugeruje "numerologiczną" kolejność 1-2-3, a nie kolejność wynikającą z funkcji elementów. W układach rozruchowych numer oznaczenia nie jest regułą kolejności działania; decyduje rola stycznika w obwodzie.
Wskazówka egzaminacyjna: przy pytaniach zależnych od rysunku zawsze najpierw ustal, co robi dany stycznik w torze mocy (stojan/wirnik/obejście/rezystancja), a dopiero potem wybieraj sekwencję. To minimalizuje ryzyko błędu, gdy oznaczenia S1–S3 różnią się między schematami.
