KWALIFIKACJA MEC3 - WRZESIEŃ 2015

PYTANIE NR 17.
W jakiej kolejności należy zmontować podzespół przedstawiony na rysunku?

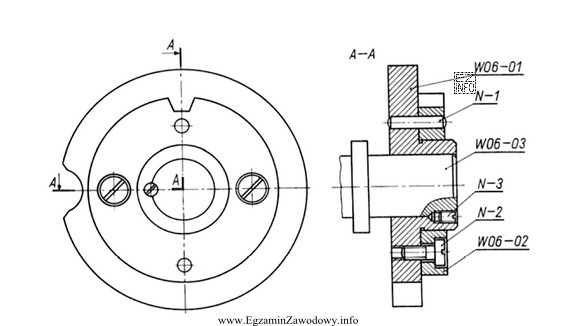

Ilustracja przedstawia rysunek techniczny podzespołu mechanicznego, który jest częścią egzaminu zawodowego dla technika
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Prawidłowa kolejność montażu wynika z rysunku podzespołu i zależności montażowych.
Najpierw łączy się elementy bazowe/ustalające, a dopiero potem zakłada się i zabezpiecza elementy złączne w takiej kolejności, by montaż był możliwy fizycznie (dostęp, osadzenie, docisk). Wskazana sekwencja odzwierciedla tę logikę.

Pełne wyjaśnienie:

Kolejność montażu podzespołu ustala się na podstawie rysunku złożeniowego/montażowego oraz zasad technologii montażu. W praktyce nie chodzi o "ładną" kolejność symboli, tylko o to, aby każdy następny krok był wykonalny i nie powodował konieczności demontażu wcześniej zamontowanych części.

Najczęściej stosuje się następującą logikę:

  • Najpierw element bazowy i części zasadnicze (korpus, tuleja, pokrywa itp.), czyli te, które tworzą geometrię podzespołu i ustalają położenie pozostałych.
  • Następnie elementy pośrednie (np. dystanse, wkładki, podkładki) – o ile z rysunku wynika, że muszą znaleźć się między częściami zasadniczymi.
  • Na końcu elementy złączne i zabezpieczenia (śruby, nakrętki, zawleczki) oraz czynności finalne (dokręcanie, zabezpieczenie, kontrola).

Odpowiedź "W06-01, W06-02, N-1, N-2, W06-03, N-3" jest zgodna z typowym podejściem: najpierw składane są elementy podzespołu, a następnie kompletowane i domykane łączenia. Pozostałe propozycje sugerują kolejność, w której elementy złączne lub części końcowe pojawiają się zbyt wcześnie, co często jest błędem, bo może blokować dostęp narzędzia, utrudniać wsunięcie elementu albo wymagać cofnięcia operacji.

Na egzaminie warto wykonać szybki "test wykonalności": po każdym kroku zadaj sobie pytanie, czy kolejny element da się włożyć/dosunąć/dokręcić bez kolizji i bez zdejmowania tego, co już jest zamontowane. Jeśli nie – kolejność jest nielogiczna niezależnie od tego, jak "sensownie" wygląda lista symboli.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Najpierw zidentyfikuj element bazowy (część, do której "dokłada się" pozostałe), potem części ustalające i dopiero na końcu elementy złączne oraz zabezpieczenia. Sprawdź wykonalność każdego kroku: dostęp narzędzia, możliwość wsunięcia części, brak kolizji.
Śruby i nakrętki służą do zaciśnięcia już ułożonych części. Jeśli dasz je zbyt wcześnie, możesz zablokować dosunięcie elementu, utrudnić ustawienie osiowości lub stracić dostęp do miejsca dokręcania. Wyjątki wynikają bezpośrednio z rysunku.
Element bazowy to część, która stanowi odniesienie dla pozostałych: utrzymuje geometrię, ma gniazda/otwory/ustalenia i na niej opiera się montaż. W praktyce często jest to korpus lub główna płyta, do której kolejno dołącza się dalsze komponenty.
Typowe błędy to: układanie kolejności "po numerach" zamiast po funkcji, montowanie zabezpieczeń przed właściwym ustawieniem części, pomijanie elementu pośredniego (np. podkładki/dystansu) oraz brak sprawdzenia, czy da się wykonać dokręcanie bez demontażu wcześniejszych kroków.
Nie. Numeracja na rysunku to zwykle oznaczenia pozycji, a nie instrukcja technologiczna. Kolejność wynika z zależności montażowych: co musi być osadzone wcześniej, co jest dociskane, co zabezpiecza, oraz czy jest dostęp do montażu i narzędzi w danym etapie.
Wykonaj mentalną symulację: po każdym kroku zapytaj, czy następny element można wsunąć, obrócić i ustawić w docelowym miejscu. Sprawdź też, czy po dokręceniu elementów złącznych wciąż jest możliwość montażu pozostałych części oraz czy nie brakuje miejsca na narzędzie.
Zwykle wtedy, gdy rysunek pokazuje, że część musi być pozycjonowana (np. na kołku, czopie, w gnieździe) zanim zostanie dociśnięta śrubą lub nakrętką. Najpierw uzyskuje się poprawne położenie i pasowanie, a dopiero potem wykonuje trwałe połączenie.
Najważniejsze są: sposób połączenia (śruby/nakrętki/kołki), kolejność "warstw" części na przekroju, miejsca ustalania (otwory, gniazda, powierzchnie przylegania), a także to, czy elementy złączne przechodzą przez kilka części, co wskazuje, co musi być złożone wcześniej.
W zadaniach typu "kolejność montażu z rysunku" zwykle nie. Same symbole części (np. W06-01, N-1) nie mówią jednoznacznie o funkcji. Poprawny wybór wymaga odniesienia do rysunku i sprawdzenia, jakie elementy są bazą, a jakie są łącznikami lub zabezpieczeniami.
Ćwicz na rysunkach złożeniowych: rozpoznawaj element bazowy, elementy pośrednie i złączne, a potem zapisuj własną sekwencję montażu. Dodatkowo utrwal zasady technologiczne (ustalenie → złożenie → docisk → zabezpieczenie) i sprawdzaj wykonalność każdego kroku.
