W układach sterowania silnikami (typowo: przycisk START, przycisk STOP, stycznik/przekaźnik sterujący) często stosuje się podtrzymanie (samopodtrzymanie). Jego sens jest praktyczny: operator naciska START tylko na chwilę, a silnik ma dalej pracować bez konieczności trzymania przycisku.

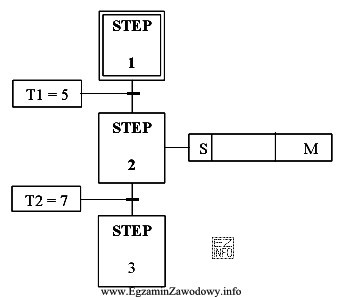

Jeżeli w kroku 2 silnik jest włączony z podtrzymaniem, to znaczy, że po spełnieniu warunku uruchomienia układ tworzy ścieżkę "podtrzymującą" (sprzężenie zwrotne), która utrzymuje stan załączenia. Najczęściej realizuje się to stykiem pomocniczym NO elementu wykonawczego (np. stycznika) włączonym równolegle do sygnału START. Wtedy po puszczeniu START cewka nadal pozostaje zasilona, a silnik dalej pracuje, aż do przerwania obwodu (np. przez STOP, zabezpieczenie lub warunek procesu).
Dlaczego pozostałe odpowiedzi są niepoprawne w tym kontekście?
- "wyłączony bezzwłocznie" opisuje sytuację, w której układ natychmiast odcina zasilanie (brak podtrzymania albo aktywne zatrzymanie). To jest inna logika działania niż podtrzymanie po uruchomieniu.
- "włączony z opóźnieniem" sugeruje zastosowanie elementu czasowego (przekaźnika czasowego, timera) i celowe opóźnienie startu. Samopodtrzymanie nie jest opóźnieniem, tylko utrzymaniem stanu po załączeniu.
- "włączony tylko na czas trwania kroku" odpowiada sterowaniu impulsowemu lub zależnemu wyłącznie od chwilowego warunku kroku. Przy podtrzymaniu silnik nie musi być ograniczony do czasu trwania sygnału kroku, bo stan jest utrzymywany przez obwód podtrzymania.
W zadaniach egzaminacyjnych kluczowe jest, by na schemacie znaleźć element realizujący sprzężenie zwrotne (styk pomocniczy, gałąź równoległa do START, logika podtrzymania w sekwencji). To odróżnia "podtrzymanie" od "chwilowego włączenia" i od "zwłoki czasowej".
