KWALIFIKACJA ELM3 - CZERWIEC 2007



PYTANIE NR 40.

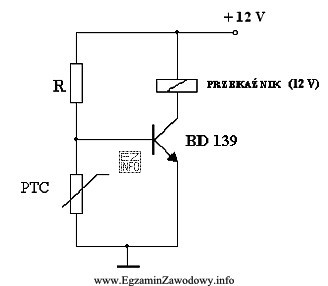

W układzie przedstawionym na rysunku, przy temperaturze 20 stopni C przez cewkę przekaźnika prąd nie płynie, a jego styki są rozwarte. Aby nastąpiło zwarcie styków przekaźnika
W układzie przedstawionym na rysunku, przy temperaturze 20 stopni C
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Termistor PTC (Positive Temperature Coefficient) zwiększa swoją rezystancję wraz ze wzrostem temperatury. W układzie przedstawionym na rysunku, wzrost temperatury termistora PTC spowoduje wzrost jego rezystancji, co z kolei spowoduje wzrost napięcia na bazie tranzystora BD 139. Gdy napięcie to osiągnie wystarczający poziom, tranzystor zacznie przewodzić prąd, co aktywuje przekaźnik i spowoduje zamknięcie styków.
